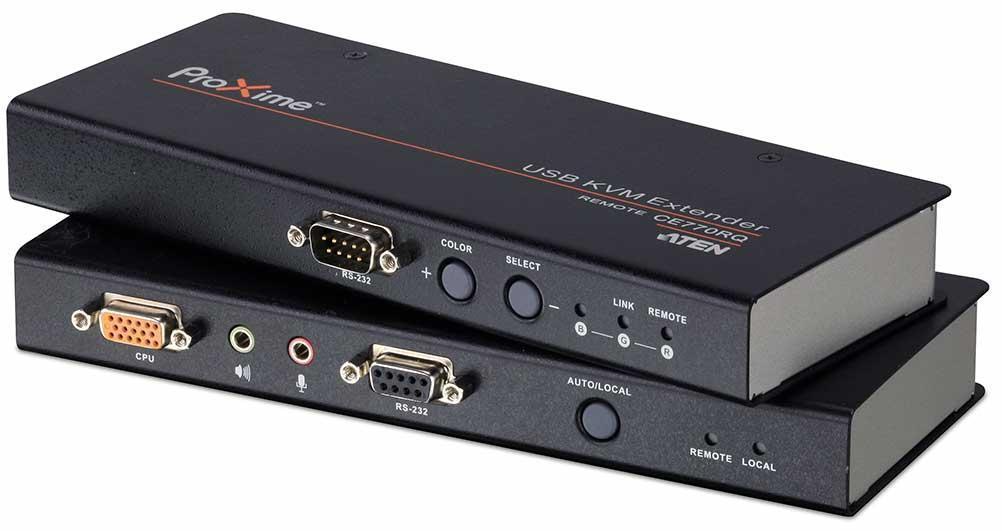

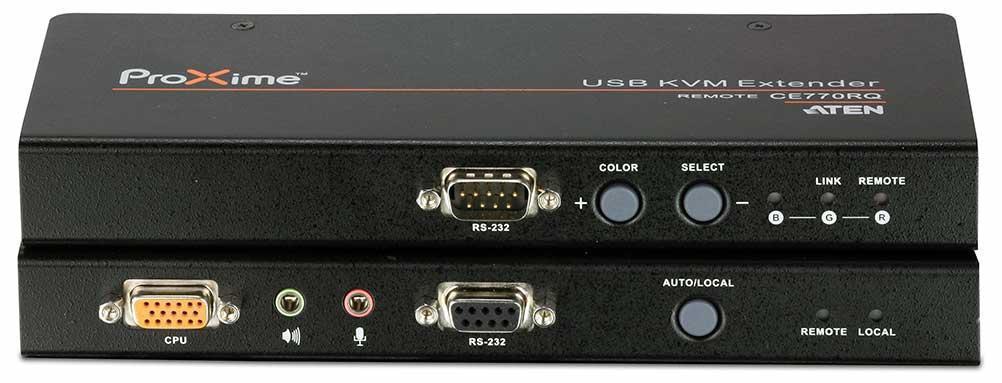

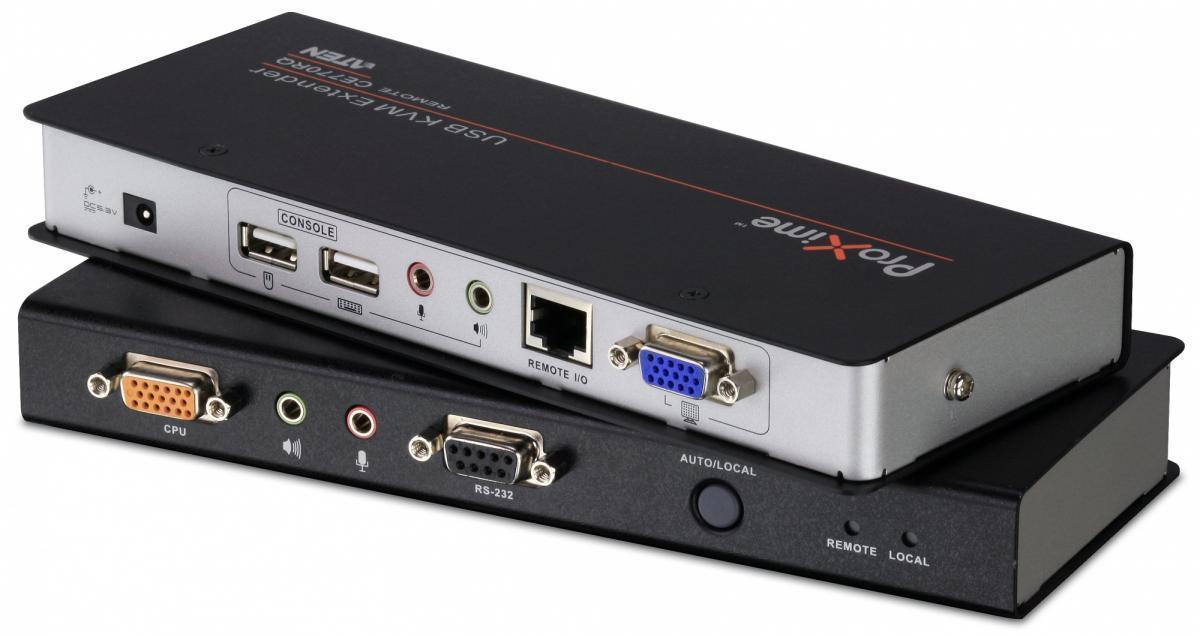

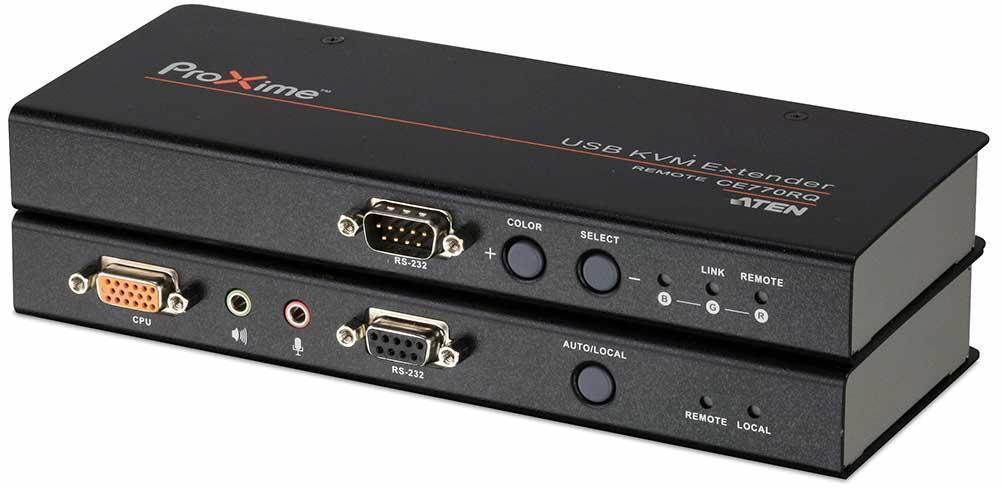

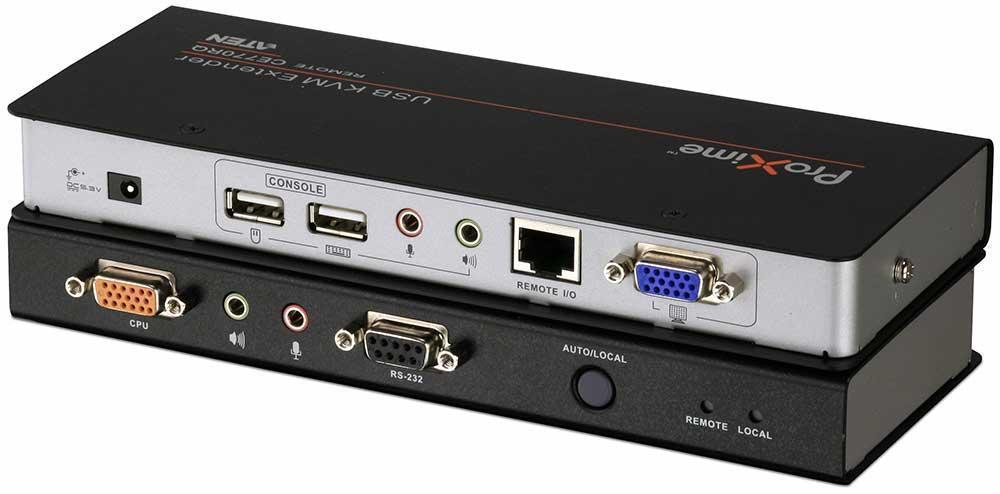

ATEN CE770 – VGA, USB+AUDIO, KVM Удлинитель, 300м., по «витой паре»
CE770-AT-G – KVM Удлинитель ATEN CE770, обеспечивающий передачу сигналов KVM интерфейса (USB-клавиатура, монитор и USB-мышь) компьютера и последовательного подключения RS-232 на расстояние до 300 м по кабелю типа «витая пара» CAT5.CE770 является удлинителем KVM с разъемом USB с функцией устранения перекосов. Автоматическая компенсация сигнала и возможность подключения через последовательный порт RS-232 позволяют подключаться к компьютеру с удаленной консоли USB.
Устройство CE770 поддерживает ручную синхронизацию сигналов RGB с помощью селектора задержки RGB. Все это позволяет размещать системное оборудование на больших расстояниях. Функция синхронизации линейки CE770 исправляет ошибки фазы сигнала цветности и синхронизации, происходящие при передаче данных на большие расстояния. Кроме того, имеется возможность ручной настройки сигналов R/G/B.
Характеристики ATEN CE770:

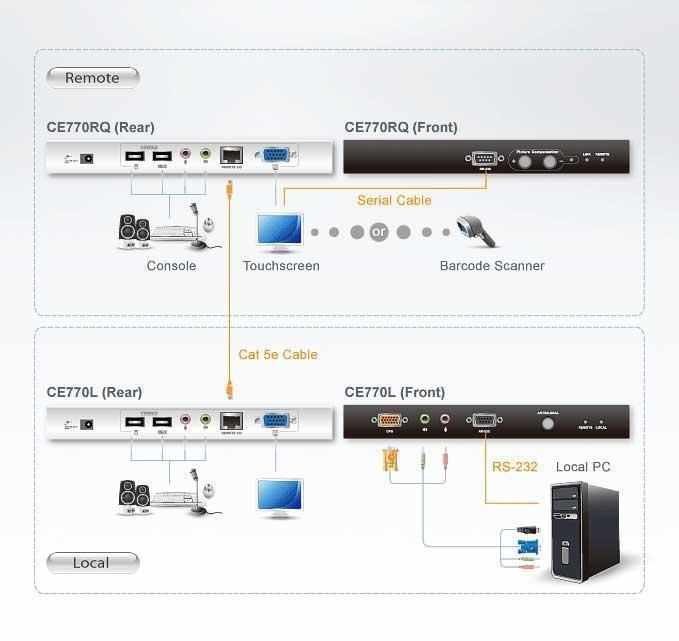

- Локальное и удаленное устройство соединяются с помощью кабеля Cat 5e на расстоянии до 300 м
- Работа с двух консолей – управление системой осуществляется с использованием локальной и удаленной консолей KVM, оснащенных монитором, клавиатурой и мышью USB
- Функция исправления перекосов – автоматическая синхронизация временной задержки сигналов RGB для компенсации расстояния
- Встроенная микросхема ASIC обеспечивает повышенную надежность и совместимость
- Автоматическая компенсация сигнала (ASC)
- Последовательные порты RS-232 – возможность подключения к последовательным терминалам или устройствам последовательной передачи данных, таким как сенсорные экраны или сканеры штрих-кодов
- Поддержка и эмуляция* клавиатур Sun/Mac
- Поддержка звука – возможность использования стерео динамиков и микрофона
- Обнаружение и предотвращение сверхтока на портах USB
- Выбор режима работы с помощью кнопок (только для локального устройства) – выбор между режимами работы автоматический и локальный нажатием одной кнопки
- Встроенная защита от статического напряжения 8/15 кВ (контактное напряжение 8 кВ; напряжение воздуха 15 кВ) и защита от перенапряжения на 2 кВ
- Видео высокого разрешения - до 1920 x 1200, 60 Гц (150 м); 1280 x 1024, 60 Гц (300 м)
- Высочайшее качество звука - отсутствие потерь в качестве звука на расстояниях до 300 метров
- Поддержка широкоформатных экранов **
- Поддержка мониторов VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) и Multisync; локальный монитор поддерживает DDC; DDC2; DDC2B
- Горячее подключение
- Возможность монтажа в системную стойку
- Простота установки – не требуется ПО, достаточно подключить к устройствам кабели
2. Клавиатуры Sun/Mac работают только с компьютерами этих фирм
** Данные EDID (EDID data) для широкоэкранных мониторов передаются через локальный порт для вывода видео. Для работы с широкоэкранными режимами и мониторами, подсоедините монитор к локальному порту для вывода видео или воспользуйтесь ATEN EDID эмулятором.
Спецификация ATEN CE770-AT-G
| Function | CE770L | CE770RQ |
| Разъемы | ||

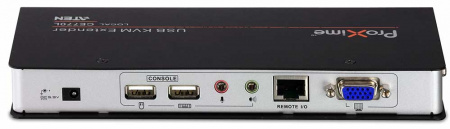

| Порты консоли |
Гнездо USB тип А (белого цвета) - 2 шт. Гнездо HDB-15 (синего цвета) - 1 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт. Разъем DB-9 (черного цвета) - 1 шт. |
Гнездо USB тип А (белого цвета) - 2 шт. Гнездо HDB-15 (синего цвета) - 1 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт. Разъем DB-9 (черного цвета) - 1 шт. |
| KVM порты |
Гнездо SPHD-17 (желтого цвета) - 1 шт. Миниатюрное гнездо стерео (зеленого цвета) - 1 шт. Миниатюрное гнездо стерео (розового цвета) - 1 шт. |
Нет |
| Питание | Разъем для подключения питания постоянного тока (черного цвета) - 1 шт. | Разъем для подключения питания постоянного тока (черного цвета) - 1 шт. |
| От устройства к устройству | Гнездо RJ-45 (черного цвета) - 1 шт. | Гнездо RJ-45 (черного цвета) - 1 шт. |
| Светодиодные индикаторы | ||
| Локальный | 1 (Зеленого цвета) | Нет |
| Дистанционный | 1 (Зеленого цвета) | Нет |
| B | Нет | 1 (Синего цвета) |
| G | Нет | 1 (Оранжевого/Зеленого цвета) |
| R | Нет | 1 (Красного цвета) |
| Нажимные кнопки | ||
| Выбор рабочего режима | Нажимная кнопка - 1 шт. | Нет |
| Цвет | Нет | Нажимная кнопка - 1 шт. |
| Выбор | Нет | Нажимная кнопка - 1 шт. |
| Эмуляция | ||
| Клавиатура/ Мышь | USB | USB |
| Видео |
1920 x 1200 при 60 Гц (150 м); 1280 x 1024 при 60 Гц, (300 м); DDC, DDC2, DDC2B |
1920 x 1200 при 60 Гц (150 м); 1280 x 1024 при 60 Гц, (300 м); DDC, DDC2, DDC2B |
| Энергопотребление | 5,3 В постоянного тока/ 3,5 Ватт | 5,3 В постоянного тока/ 5,1 Ватт |
| Температура и влажность | ||
| Рабочая температура | 0 - 50°C | 0 - 50°C |
| Температура хранения | -20 - 60°C | -20 - 60°C |
| Влажность | 0-80% относительная влажность без образования конденсата | 0-80% относительная влажность без образования конденсата |
| Физические свойства | ||
| Корпус | Металлический | Металлический |
| Масса | 0.49 кг. | 0.49 кг. |
| Размеры (Д х Ш х В) | 20.20 x 8.64 x 2.50 см. | 20.20 x 8.64 x 2.50 см. |
Комплектация

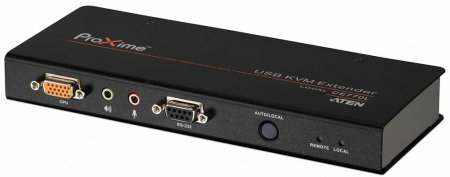

1х KVM-удлинитель USB CE770L (локальное устройство)

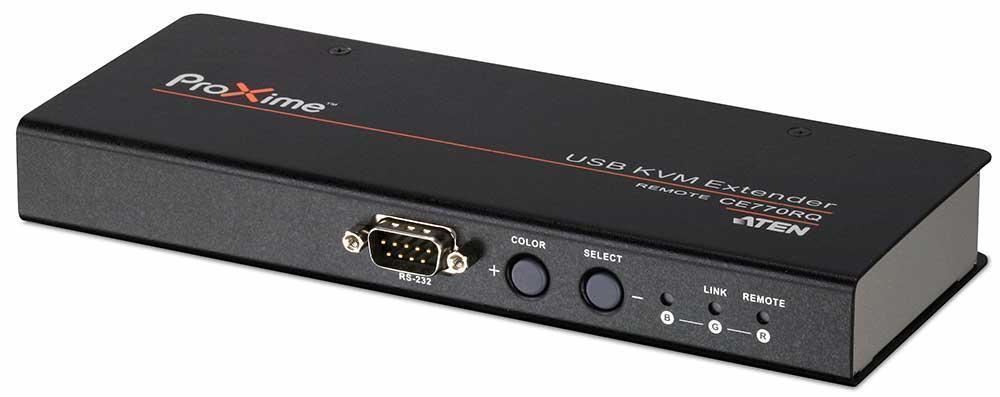

1х KVM-удлинитель USB CE770RQ (удаленное устройство)
1x KVM-кабель USB (1,8 м)
2x адаптера питания
1x комплект для монтажа
1x руководство пользователя
