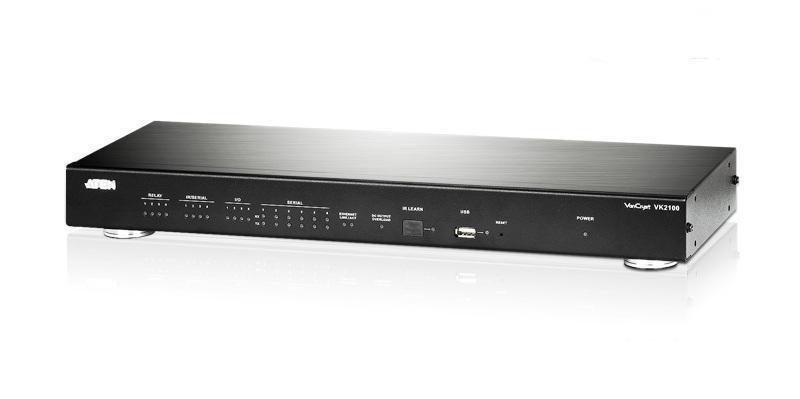

ATEN VK2100K2 – Контроллер аппаратных средств для подключения различных устройств к ATEN Control System
VK2100K2-AT-G – Контроллер ATEN VK2100K2 (Control Box VK2100), главный аппаратный компонент системы управления ATEN Control System, работает в качестве основного контроллера, который обеспечивает подключения ко всем видам управляемых устройств, обычно используемых в помещении, к системе управления ATEN.Система управления ATEN Control System включает в себя контроллер VK2100 (ATEN Controller), программный конфигуратор VK6000 (ATEN Configurator) и приложение с ATEN Control System App
ATEN Control System является стандартной, базируемой на Ethernet системой, которая соединяет все аппаратные устройства в одном помещении или на больших площадях для обеспечения централизованного управления устройствами легко и непосредственно с помощью iPad.
После подключения оборудования, программное обеспечение VK6000 позволяет индивидуально конфигурировать устройства, с помощью легко создаваемого системного проекта, который выполняется в 4 простых шага. При подключении к контроллеру VK2100 с помощью Ethernet , приложение ATEN Control System App дает Вам возможность мобильного контроля различных аппаратных устройств в разных помещениях в любой момент когда Вам потребуется.
При необходимости подключения большего количества управляемого оборудования чем может обеспечить VK2100, возможно расширение системы с помощью дополнительных блоков VK224 и VK248.
Контроллер ATEN VK2100K2 может быть легко применен вместе с существующим оборудованием и тесно интегрирован с профессиональной аудио и видео продукцией линейки VanCryst компании ATEN, а также и полным рядом различных аппаратных устройств, включая аудио / видео оборудование, системы освещения и кондиционирования воздуха, датчики движения, выключатели питания и многое другое. Также контроллер VK2100 служит централизованной платформой, в которой аппаратные средства сведены для мониторинга, управления и контроля непосредственно с помощью приложения с графическим интерфейсом, специально созданного для iPad.
Программное обеспечение VK6000 обладает возможностью быстрой установки, которая облегчает настройку аппаратного управления и оперирования устройствами, простым выполнением 4 шагов с помощью интуитивно понятного графического интерфейса. При соединение через Ethernet приложение ATEN Control System App позволяет импортировать и обновлять профили пользователя из контроллера VK2100, с помощью пользовательского интерфейса с легким управлением. Каждый профиль предусматривает настраиваемый графический интерфейс управления, который предоставляет Вам быстрый доступ к необходимому устройству. Использование любого профиля защищено проверкой подлинности с помощью пароля для обеспечения безопасного доступа к системе.

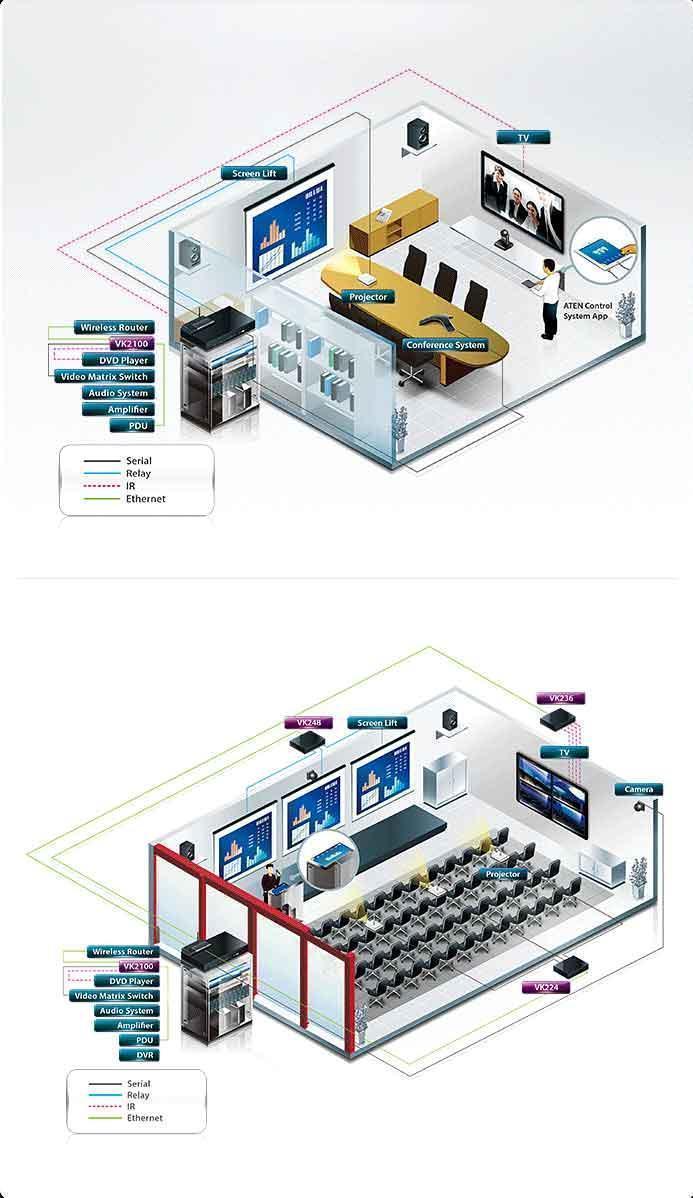

Система управления компании ATEN отлично применима в переговорных, конференц-центрах, конференц-залах, аудиториях или в любых иных помещениях, где требуется взаимодействие разнообразных устройств посредством наиболее рационального управления с оптимальной эффективностью и производительностью.
Характеристики ATEN VK2100K2:
- VK2100 (Аппаратный контроллер)
- Поддерживает различные подсоединяемые интерфейсы, в том числе:
- 6 x последовательных портов;
- 4 x инфракрасных/ последовательных порта;
- 4 x релейных канала;
- 4 x канала ввода-вывода;
- 1 x порт Ethernet
- 4 x DC выхода для подключения питания
- 1 x USB порт для удобной загрузки профиля
- Функция обучения для ИК-сигнала для добавления драйверов ИК-устройств
- Простота настройки системы с помощью веб-интерфейса
- Светодиодная индикация аппаратного статуса и активных сообщений
- Возможность монтажа в стойку
- VK6000 (Программный конфигуратор)
- Простое создание профиля с помощью четырех простых конфигурационных шагов под управлением интуитивно понятного графического интерфейса
- Настраиваемые дизайн графического интерфейса и управление операциями для iPad
- Встроенный генератор базы данных для установки драйвера устройства и полным управлением устройством
- Встроенная библиотека компании ATEN, содержащая более 10,000 драйверов устройств и полные драйверы для продуктов линейки VanCryst компании ATEN
- Инструмент тестирования для проверки выполняемости команд перед обновлением профиля в VK2100
- Симулятор для моделирования и обзора индивидуального графического интерфейса перед обновлением профиля в VK2100
- SSH инструмент для контроля входных и выходных сигналов контроллера
- Приложение ATEN Control System App
- Управление несколькими помещениями с помощью различных профилей импортированных из VK2100
- Ограничение доступа пользователей к профилям с помощью парольной аутентификации
- Синхронизация системы управления между несколькими iPad
Спецификация VK2100K2-AT-G ATEN
| Интерфейсы | |
| Последовательный | • Программируемый двунаправленный порт RS-232/422/485 - 4 шт. (4 штекерных соединителя DB9, настраиваемых с помощью назначения контактов); - Скорость (бит/с): 300 - 115200 (по умолчанию: 9600); - Бит данных: 8 (по умолчанию) или 7; - Стоповый бит: 1 (по умолчанию) или 2; - Четность: Нет (по умолчанию), Четный или Нечетный; - Управление потоками: Нет (по умолчанию) RTS/CTS • Двунаправленный порт RS-232 - 2 шт. (Разъем клеммной колодки 3-полюсной - 2 шт.); - Скорость (бит/с): 300 - 115200 (по умолчанию: 9600); - Бит данных: 8 (по умолчанию) или 7; - Стоповый бит: 1 (по умолчанию) или 2; - Четность: Нет (по умолчанию), Четный или Нечетный |
| Вводы/выводы | • Программируемый цифровой канал ввода/ вывода - 4 шт. (Разъем клеммной колодки 5-полюсной - 1 шт.); Цифровой вывод: ток поглощения 250 мА от 12 В постоянного тока Цифровой ввод: - Режим VDC Диапазон входного напряжения: от 0 до 24 В постоянного тока; Программируемый диапазон: от 1 до 24 В постоянного тока; - Режим сухого контакта Повышение 2k Ом до + 12 В постоянного тока |
| Реле | • Канал релейной линии - 4 шт. (Разъем клеммной колодки 4-полюсной - 2 шт.); • Обычно открытые, отключенные реле; • Допустимая мощность на контактах: Макс. 24 В постоянного тока, 2 А |
| В постоянного тока | • Порт вывода 12 В постоянного тока - 4 шт. (Разъем клеммной колодки 4-полюсной - 2 шт.); • Источник питания: Макс. 12 В постоянного тока, 2 А (на все 4 порта) |
| Ethernet | • Гнездо RJ-45 - 1 шт., 10/100Base-T • Поддерживаемый протокол: IсмP, TCP/IP, DHCP, HTTPS, SSH • С поддержкой DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию: IP-адрес: 192.168.0.60 Маска подсети: 255.255.255.0 • Установка соединения VK2100 с VK6000 (Конфигуратор ATEN) и iPad (Приложение системы управления ATEN) |
| Переключатели | |
| ID контроллера | 16-сегментный переключатель - 1 шт. |
| Питание | Переключатель вкл./выкл.- 1 шт. |
| ИК Обучение | СИД ИК-приемника - 1 шт. |
| Кнопка сброса | Полузаглубленная кнопка - 1 шт. |
| Питание | |
| Потребление | 40 Ватт |
| Номинальная входная мощность | Встроенный источник питания: 100-240 В переменного тока, 50-60 Гц |
| Температура и влажность | |
| Рабочая температура | 0 – 50°C |
| Температура хранения | –20 – 60°C |
| Влажность | 0 - 80% рт. ст. без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 2.64 kg ( 5.81 lb ) |
| Размеры (Д х Ш х В) | 43.72 x 16.32 x 4.40 cm (17.21 x 6.43 x 1.73 in.) |
Комплектация
1x устройство VK2100 ATEN Controller
9x терминальных блоков
1x набор для монтажа в стойку
4x ножки
1x компакт диск (ATEN Studio)
1x руководство пользователя
- VE8950 не отвечает на команды
При переключении видео источника для VE8950 с помощью RS-232 команд c VK2100 нет ответа от VE8950. В правильности команд я уверен. Читать ответ... - VK2100 восстановление пароля
Как сбросить пароль на VK2100? Читать ответ... - VK2100/ Загрузка двух проектов
Могу ли я загрузить два файла проекта на одну систему управления VK для управления двумя средами. Читать ответ... - VK2100K2-AT-G / управление экранами LG
Можно ли применить систему управления ATEN VK2100K2 для управления экранами LG и коммутатором видео? Читать ответ... - VK6000 / Расположение изображения
Путь к изображению VK6000? Читать ответ...
