ATEN Tech: все, что вам нужно знать о Video DynaSync

Времена меняются: в наши дни все больше и больше пользователей тяготеют к ЖК-мониторам с поддержкой EDID, в том числе с устаревшими видеоразъемами VGA, разъемами DVI и HDMI, а теперь и с разъемами DisplayPort. Чтобы удовлетворить эти новые потребности клиентов, ATEN предлагает KVM-переключатели с технологией Video DynaSync ™, которые подходят для отдельного рабочего стола с парой компьютеров, среды тестирования программиста / программного обеспечения с 2–4 компьютерами и более крупных серверных ферм с множеством компьютеров.

ATEN Video DynaSync ™ - это запатентованная технология, которая оптимизирует качество просмотра с помощью KVM. Сохранение EDID монитора консоли устраняет проблемы с загрузочным дисплеем и обеспечивает более плавную работу благодаря способности коммутатора автоматически отображать правильное разрешение дисплея при переключении между портами. Video DynaSync ™ гарантирует, что идеальные настройки видео поддерживаются во всех операционных системах. В этой статье мы объясним, как это работает.

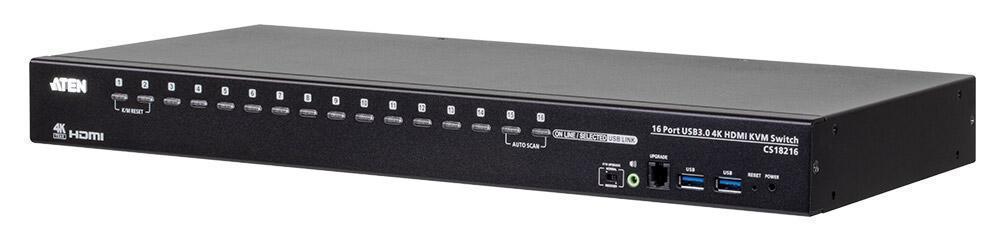

16-портовый, USB 3.0, 4K HDMI KVM-переключатель ATEN CS18216 с поддержкой Video DynaSync ™ монтируется в стойку и может эффективно подключаться к 256 компьютерам HDMI и управлять ими через каскад с одной консоли.

Как работает EDID и каковы возможные проблемы?

EDID определен международной группой видеостандартов VESA (Ассоциация стандартов видеоэлектроники). EDID - это данные, которые хранятся в микросхеме ROM / EEROM на видеодисплее, в которой хранятся соответствующие данные о возможностях этого монитора таким образом, что они могут быть «прочитаны» графической картой подключенного компьютера через проводник DDC в видеокабеле. Эта схема неплохо работает с одним видеодисплеем и одним компьютером.

VGA, DVI и HDMI получили широкое распространение, и DisplayPort быстро набирает обороты. Все эти интерфейсы используют канал EDID / DDC. Но когда между компьютерами и монитором вставлен обычный KVM-переключатель (без ATEN Video DynaSync ™), при переключении между источниками потенциально могут возникнуть проблемы с неоптимизированным видео.

DDC (канал данных дисплея) - это цифровое соединение между монитором и видеокартой. DDC позволяет дисплею передавать графической карте свои характеристики EDID. Когда вы подключаете компьютер, графическая карта которого поддерживает EDID, к монитору с поддержкой EDID, компьютер просматривает память EDID монитора (через канал DDC видеокабеля) и автоматически устанавливает свой видеовыход (согласно данным EDID) на оптимальное разрешение для этого монитора. Такое квитирование разрешения невидимо для конечного пользователя и очень полезно для мониторов с прямым подключением, но оно не дает автоматической выгоды для обычного решения KVM-переключателя. Это связано с тем, что эти KVM-переключатели обычно не имеют механизма, с помощью которого фактическая информация EDID монитора может достигать невыбранных компьютеров при их загрузке, поэтому их графические карты потенциально могут генерировать неправильное выходное разрешение.

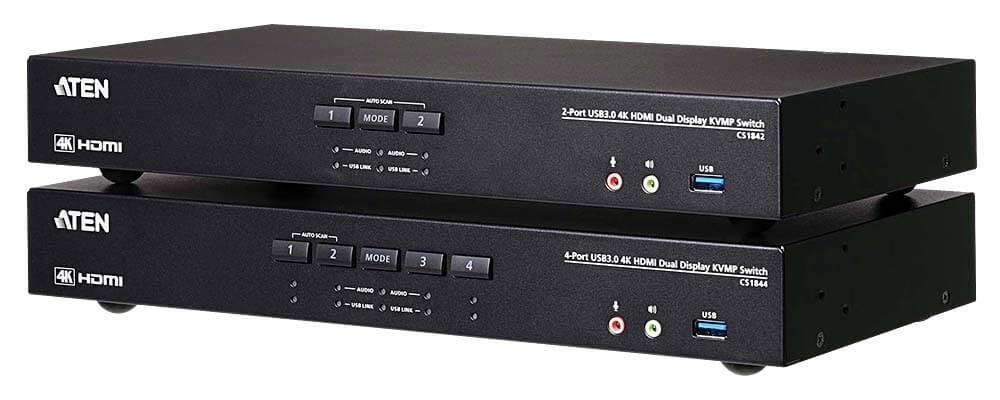

Коммутатор ATEN CS1842 / CS1844 Dual 2- / 4-Port USB 3.0 4K HDMI Dual Display KVMP ™ - это решение с поддержкой технологии Video DynaSync ™ для настольных рабочих станций с мгновенным и легким доступом к двум компьютерам с интерфейсом HDMI с одной консоли.

Благодаря простому переключению KVM один монитор может подключаться к двум или более компьютерам по команде пользователя. Когда различные компьютеры, подключенные к переключателю KVM, загружаются, они могут или не могут обнаружить EDID монитора; это зависит от того, подключил ли коммутатор данный компьютер к монитору пользователя и передает ли DDC EDID монитора компьютеру.

Некоторые KVM-переключатели предлагают компьютерам EDID по умолчанию, но это значение по умолчанию - просто произвольное разрешение монитора. Хотя произвольный EDID может позволить коммутируемым компьютерам загружаться, как если бы они считали реальный EDID монитора, есть вероятность, что они загрузятся с неоптимальным разрешением. В некоторых случаях монитор может не отображать что-либо, когда пользователь фактически переключается на него, используя неправильное значение EDID по умолчанию, или компьютеру может потребоваться время для повторной синхронизации с правильным разрешением монитора. В редких случаях (при слишком высоком разрешении EDID по умолчанию) монитор может выйти из строя. Ни одна из этих ситуаций нежелательна.

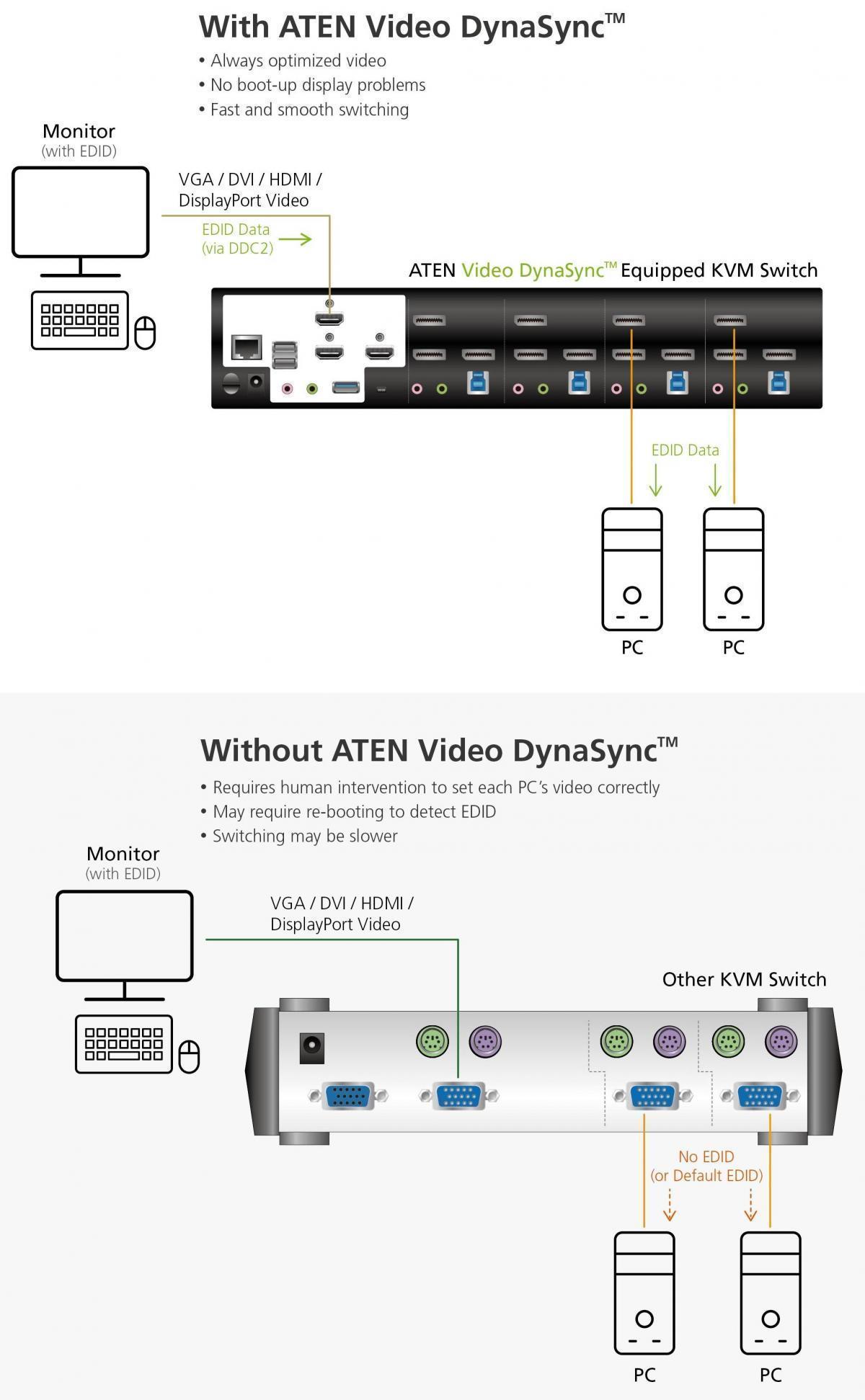

Как ATEN Video DynaSync ™ решает дилемму коммутируемого EDID

Запатентованная технология ATEN Video DynaSync ™ использует EDID для облегчения установления связи с разрешением видео между монитором и видеовыходом компьютера, даже когда монитор и компьютер изолированы друг от друга с помощью KVM-переключателя или расширителя.

ATEN решает дилемму коммутируемого EDID, добавляя специально сконфигурированную память EDID к своим KVM-переключателям, оснащенным Video DynaSync ™. Когда такой переключатель KVM подключен к монитору с поддержкой EDID и включен, переключатель считывает EDID монитора и сохраняет его в памяти EDID. Эта память становится доступной сразу для всех компьютеров, подключенных к KVM с функцией Video DynaSync ™, и эти компьютеры могут использовать опознавание DDC для мгновенного считывания сохраненного EDID монитора KVM-переключателя. Таким образом, также сохраняется возможность подключения HDCP, предотвращая нежелательную блокировку защищенного цифрового контента.

В случае если монитор не включен или не подключен во время включения KVM-переключателя Video DynaSync ™, переключатель напрямую подключает выбранный компьютер к EDID монитора, чтобы он все еще мог получать необходимые данные EDID. ATEN Video DynaSync ™ также позволяет KVM сохранять EDID, который он обнаружил при последнем использовании, так что при следующем включении KVM-переключатель, скорее всего, уже будет иметь правильный EDID монитора - даже если монитор не еще не включен. Поскольку для компьютеров всегда присутствует подходящий EDID, нет потери времени на «поиск» при переключении между несколькими компьютерами, отсутствия пустого экрана и необходимости перезагружать компьютеры только для того, чтобы заставить их определять оптимальное разрешение видео. Это как если бы у каждого компьютера было прямое постоянное соединение DDC с информацией EDID монитора пользователя.

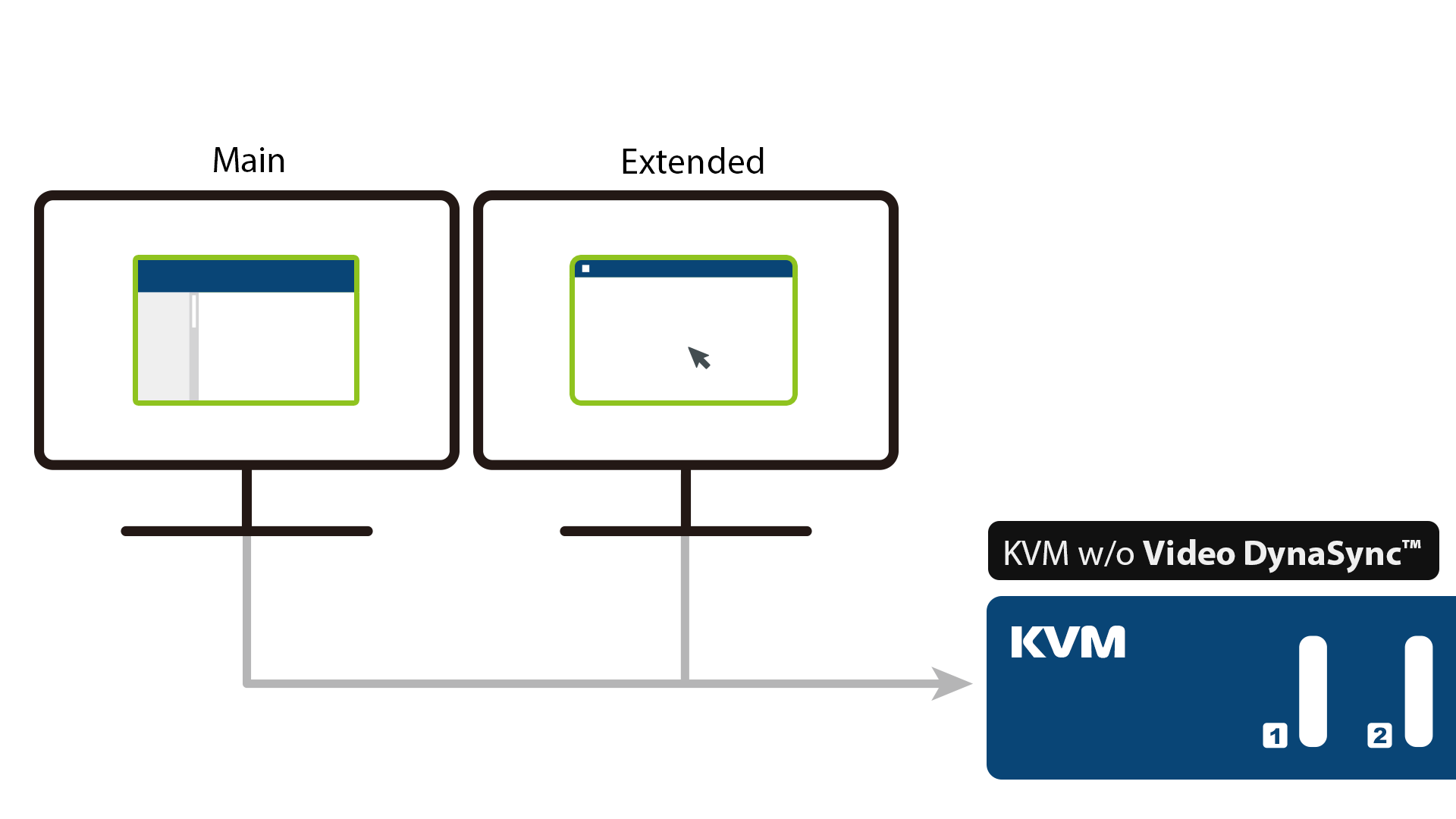

ATEN Video DynaSync ™ в расширенном рабочем столе.

Как указано выше, ATEN Video DynaSync ™ предоставляет различные преимущества для улучшения восприятия пользователем при просмотре в различных сценариях, требующих переключения между несколькими компьютерами с одной консоли. Однако на этом преимущества не заканчиваются. Во всех отраслях существует постоянно растущий спрос на установки с несколькими мониторами. Системы с несколькими дисплеями широко признаны в качестве основного фактора повышения производительности в широком спектре настольных приложений, включая финансовые услуги, проектирование CAD / CAM и диспетчерские. В этих сценариях расширенного рабочего стола Video DynaSync ™ гарантирует, что окна, открытые на расширенном рабочем столе, не вернутся к своим настройкам по умолчанию на основном дисплее при переключении между портами, обеспечивая плавное и бесперебойное взаимодействие с пользователем.

Что ATEN Video DynaSync ™ может для вас сделать?

Так как же ATEN Video DynaSync ™ действительно приносит пользу пользователям? Без коммутатора, который правильно обрабатывает сигналы EDID (через DDC и подходящие регистры памяти), конечные пользователи могут продолжать сталкиваться с неправильным выходным разрешением, нечеткими дисплеями, когда компьютеры не настроены должным образом, или пользователю придется перезагружать или вручную перезагружать каждый компьютер один раз он поднят на переключателе. Иногда компьютеры теряют свой EDID, когда коммутатор переходит на другой канал, что требует еще одного раунда ручного сброса разрешения или перезагрузки. Чтобы избежать таких потенциально неприятных и отнимающих много времени событий, включая перезагрузки из-за потерянных «рукопожатий» HDCP, выберите модель KVM-переключателя, которая полностью и правильно поддерживает мониторы и видеокарты EDID.
