Обзор IP KVM Переключатель ATEN CN9850

Содержание

Введение
Характеристики и особенности
Комплектация
Внешний вид и интерфейсы для подключения
Подключение
Примеры использования
Заключение и выводы

В условиях стремительного развития технологий и роста объемов данных, управление серверами и сетевым оборудованием становится все более сложной задачей. Для обеспечения бесперебойной работы IT-инфраструктуры администраторам необходимы инструменты, которые позволяют быстро и эффективно решать технические вопросы, независимо от их местоположения. Именно здесь на помощь приходят решения класса IP KVM (Клавиатура, видео, мышь), такие как IP KVM Переключатель ATEN CN9850

Переключатель ATEN CN9850 представляет собой передовое устройство, предназначенное для удаленного управления несколькими серверами через одну консоль. Благодаря поддержке технологии KVM-over-IP, этот переключатель позволяет администраторам получать доступ к серверам в режиме реального времени из любой точки мира, используя только веб-браузер или специализированное программное обеспечение. Это не только упрощает процесс администрирования, но и значительно снижает время простоя оборудования.

В данном обзоре мы подробно рассмотрим ключевые особенности ATEN CN9850, его функциональные возможности и преимущества


Особенности:

Оборудование

• Поддержка HDMI разрешения до 4K DCI (4096 x 2160 при 30 Гц)*
• Порт мини-USB на передней панели с функциональностью LUC (USB-консоли на основе ноутбука)
• Компактный и изящный дизайн корпуса для оптимизации полезности использования пространства
• Поддержка 5-контактного терминального разъема управления по релейному / цифровому (DI) подключению для мониторинга окружающей среды и для виртуальной перезагрузки ПК в случае сбоя
• Наличие графического FPGA-процессора для наилучшего качества изображения и повышенной передачи количества кадров в секунду, обеспечивающей быстрый отклик в отображении
• Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
• Два подключения к источникам питания и локальной сети для резервирования
• Обеспечивает доступ по IP к HDMI KVM-переключателям, не имеющим встроенного IP-функционала
• Доступ к CN9850 через встроенное средство просмотра последовательных подключений или через стороннее программное обеспечение (например, PuTTY) для сеансов Telnet и SSH

*Примечание: передача звука не поддерживается через HDMI-порт KVM-переключателя CN9850 и может осуществляться только через аудиопорты 3,5 мм.

Управление

• Соответствие стандартам RS-232 для управления по последовательному подключению
• До 64 учетных записей пользователей – до 32 одновременно работающих пользователей
• Управления правами консольного доступа
• Функция завершения сеанса – администраторы могут завершать текущие сеансы
• Регистрация событий и поддержка сервера регистрации на основе Windows
• Регистрация событий – CN9850 может регистрировать все происходящие на нем события и записывать их в базу данных с возможностью поиска
• Важные события системы отправляются по электронной почте и с помощью ловушек SNMP; также имеется поддержка системного журнала (Syslog)
• Возможность удаленного обновления микропрограммы
• Поддержка Out of Band – доступ к CN9850 через его последовательный порт по коммутируемому соединению
• Режим совместного локального/удаленного использования позволяет предоставлять удобные права совместного или исключительного доступа к консоли
• Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
• Поддержка DDNS – позволяет сопоставить динамический IP-адрес, назначенный сервером DHCP, с именем хоста
• Поддержка экспорта/импорта учетных записей пользователей и параметров конфигурации
• Включение/выключение доступа через браузер
• Поддержка IPv6
• Интеграция с программным обеспечением управления ATEN CC2000
• Интеграция с программным обеспечением для видеорегистрации событий ATEN CCVSR

Удобный интерфейс

• Средства управления на основе браузера и программ для ОС представляют собой унифицированный многоязычный интерфейс, что позволяет снизить затраты на обучение пользователей и повысить производительность
• Поддержка клиентов различных платформ (Windows, Mac, Linux, Sun)
• Поддержка различных браузеров (IE, Firefox, Safari, Opera, Chrome)
• Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
• Полноэкранный, изменяемый или масштабируемый виртуальный удаленный рабочий стол
• Функция настройки быстрого запуска Magic Panel

Средства повышенной безопасности

• Поддержка считывателя смарт-карт/карт общего доступа (CAC)
• Поддержка внешней идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
• Поддержка шифрования с использованием TLS 1.2 и 2048-битных сертификатов RSA для обеспечения безопасного входа пользователей через браузер
• Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
• Поддержка фильтра IP/MAC
• Поддержка защиты паролем
• Закрытые ключи CA

Функция поддержки виртуальных носителей (Virtual Media)

• Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
• Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
• Поддержка DVD/CD приводов USB 2.0, запоминающих устройств USB, жестких дисков и образов ISO

Виртуальный удаленный рабочий стол

• Настройка качества и допустимых отклонений видеосигнала для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
• Полноэкранное или масштабируемое изображение
• Электронная доска сообщений для общения удаленных пользователей
• Экранная клавиатура с поддержкой нескольких языков
• Функция Mouse DynaSync™ – автоматически синхронизирует движения мыши на локальном и удаленном устройстве
• Поддержка макрокоманд выхода
• Доступ на уровне BIOS

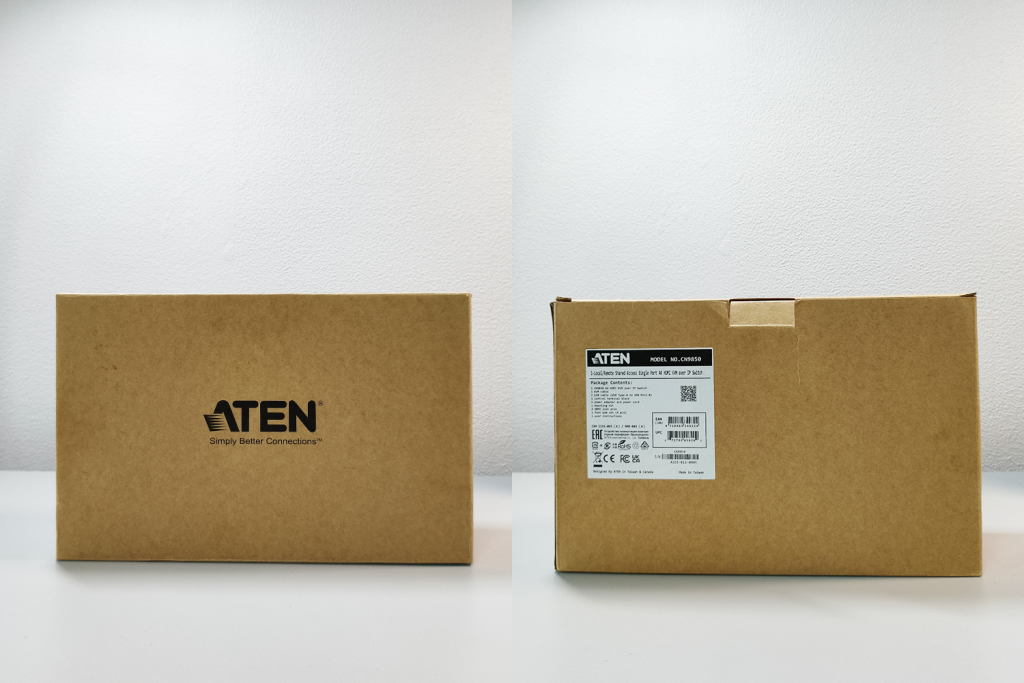

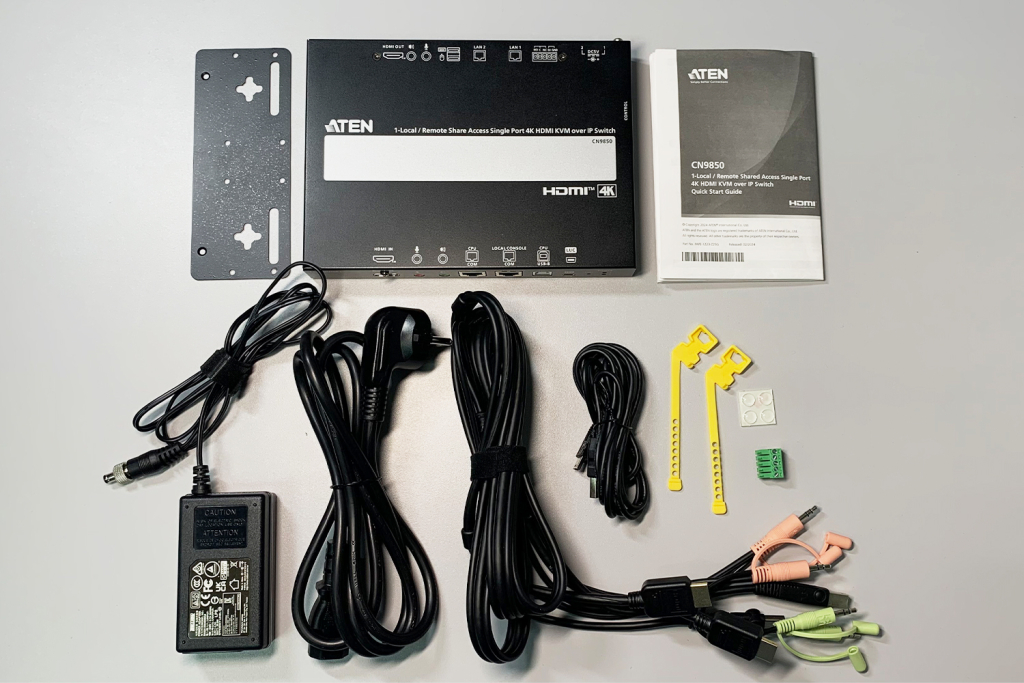

Комплектация товара:

• 1x CN9850 4K HDMI KVM-переключатель с доступом по IP
• 1x KVM-кабель
• 1x USB-кабель (USB-A - мини-USB-B)
• 1x клеммный разъем
• 1x адаптер питания и кабель питания
• 1x комплект для монтажа
• 2x фиксатора Lock Pro для HDMI-кабеля
• 1x комплект ножек (4 шт.)
• 1x руководство пользователя

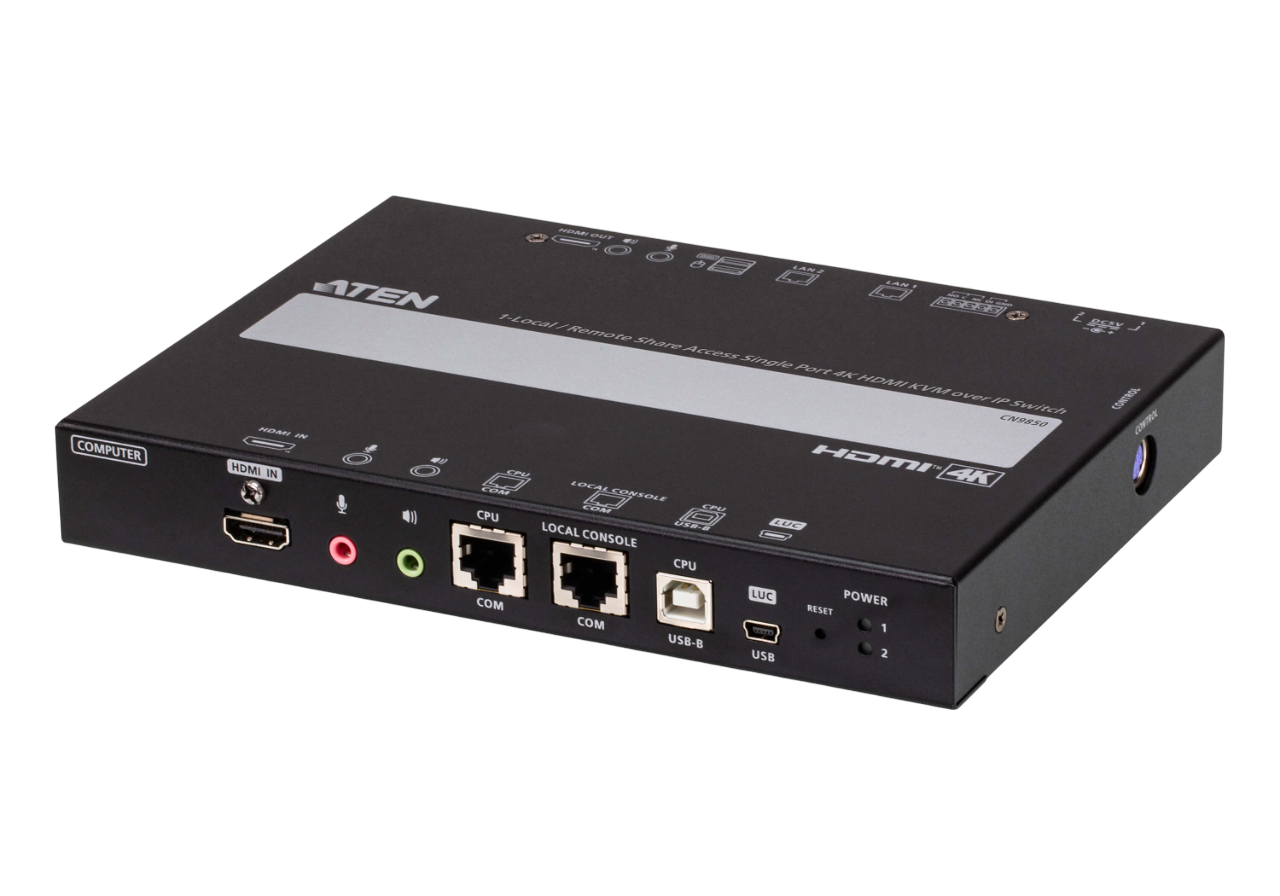

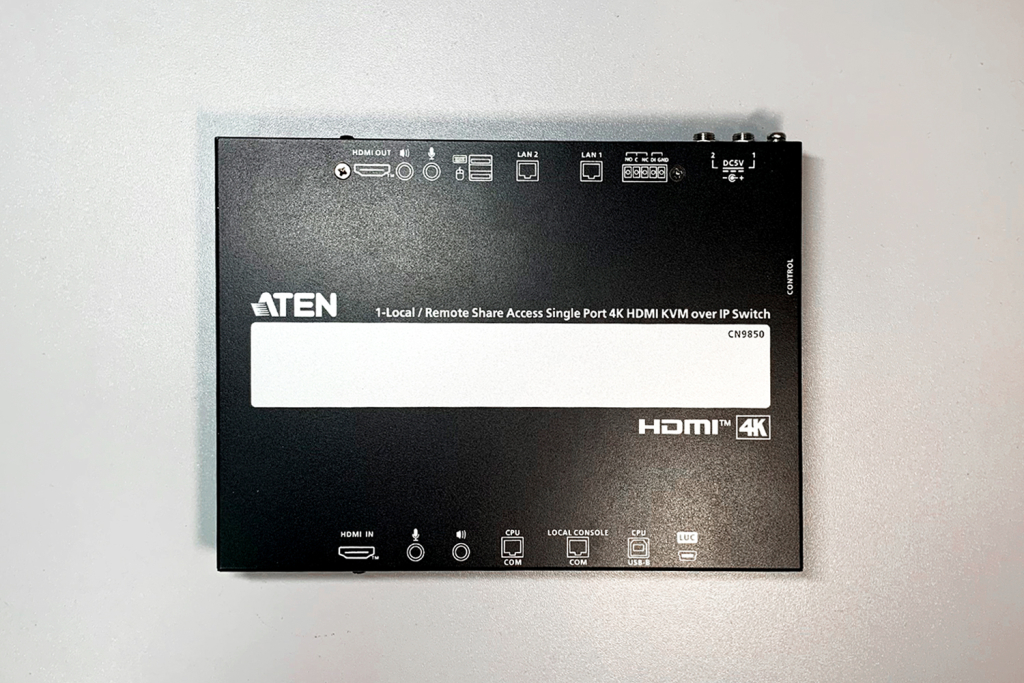

Корпус переключателя металлический, выполнен в черном цвете, компактен, что позволяет разместить его на столе рядом с клавиатурой и мышью. Размеры корпуса: 20*15,05 см, толщина 2,84 см.  В комплект с устройством входит инструкция и кабели для подключения.

В комплекте с переключателем идет адаптер и кабель питания. На передней панели KVM переключателя к USB-портам подключается мышь и клавиатура. Монитор подключается в разъем HDMI-out (если используется стационарный ПК, то в данный разъем подключается монитор, на который будет выводиться изображение с видеокарты подключенного ПК). Микрофон и колонки в устройство подключаются через соответствующие разъемы Jack 3.5”. Так же на передней панели есть два разъема для подключения питания (разъемы DC), порты для подключения управления через RS232 и два порта LAN.

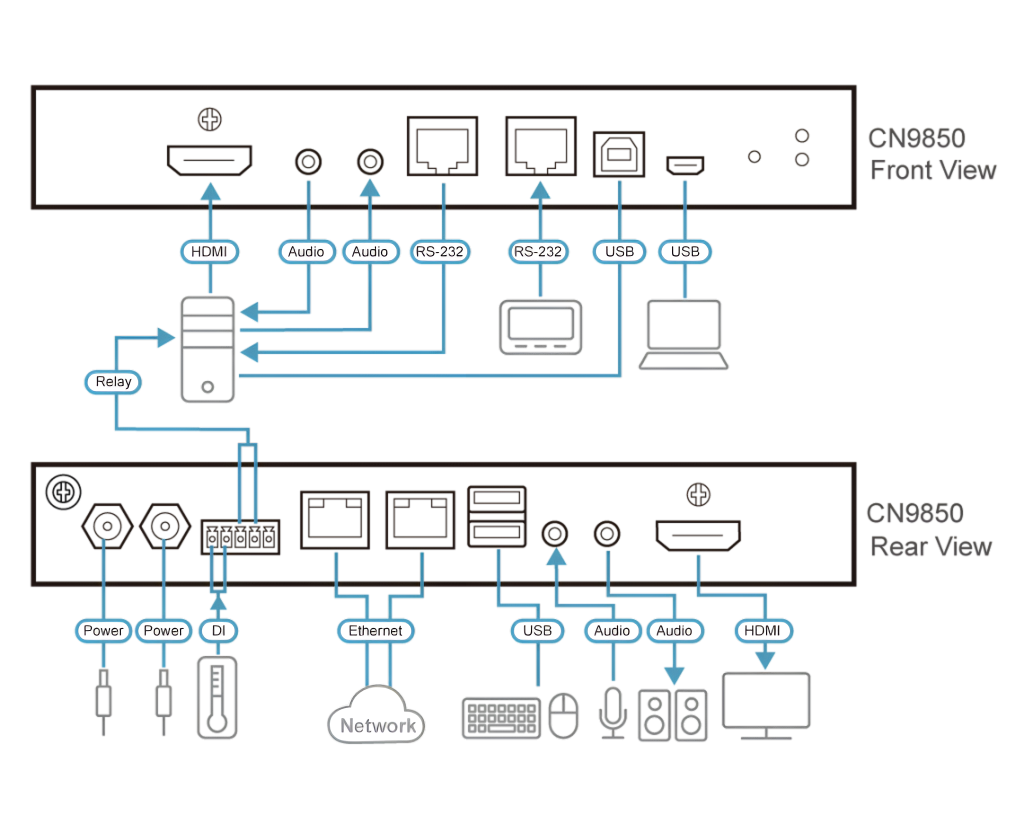

На задней панели переключателя CN9850 находятся следующие порты для подключения к ПК:

• Порт HDMI – подключение ПК
•  Аудио порты – подключение микрофона и колонок ПК, разъемы Jack 3.5”
•  Порт USB type B, для подключения клавиатуры и мыши
•  Порты СОМ, для подключения ПК к RS232, используя гнезда RJ-45.
•  Порт USB консоли ноутбука (LUC) для локальной настройки ATEN CN9850. Подключение к данному порту, пользователи могут получить доступ к любому ПК/серверу, что позволяет сделать текущее обслуживание более удобным, одновременно избежать необходимости в дополнительном мониторе, клавиатуре и мыши.

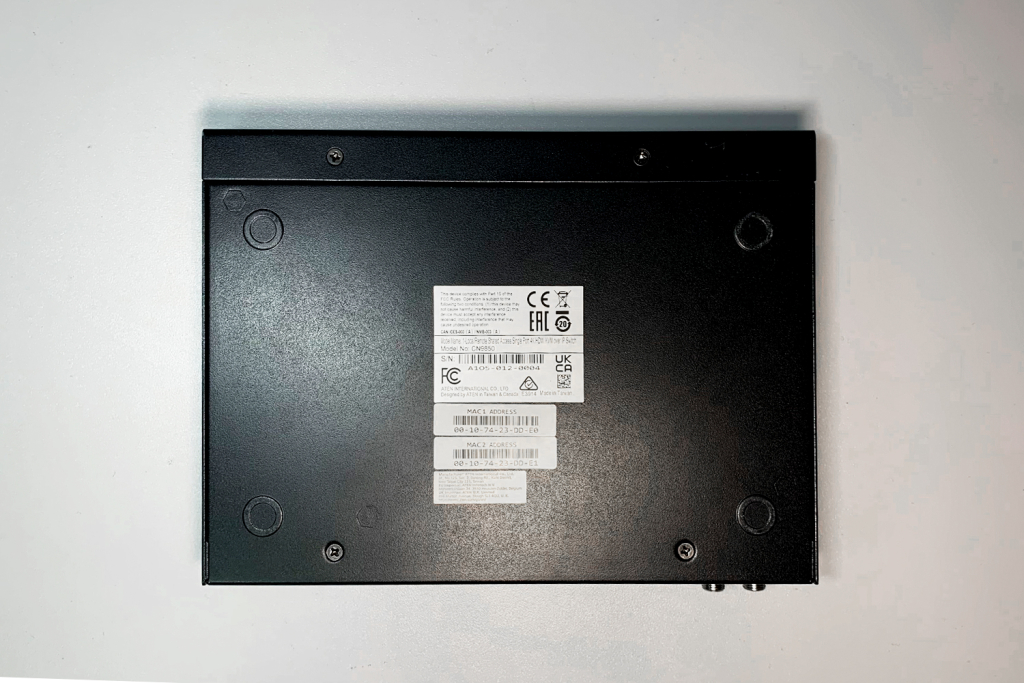

Также в комплектацию IP KVM Переключателя входит набор прорезиненных ножек, которые позволяют устойчиво расположить переключатель. Наклейка с информацией о модели и производителе располагается на обратной стороне переключателя.

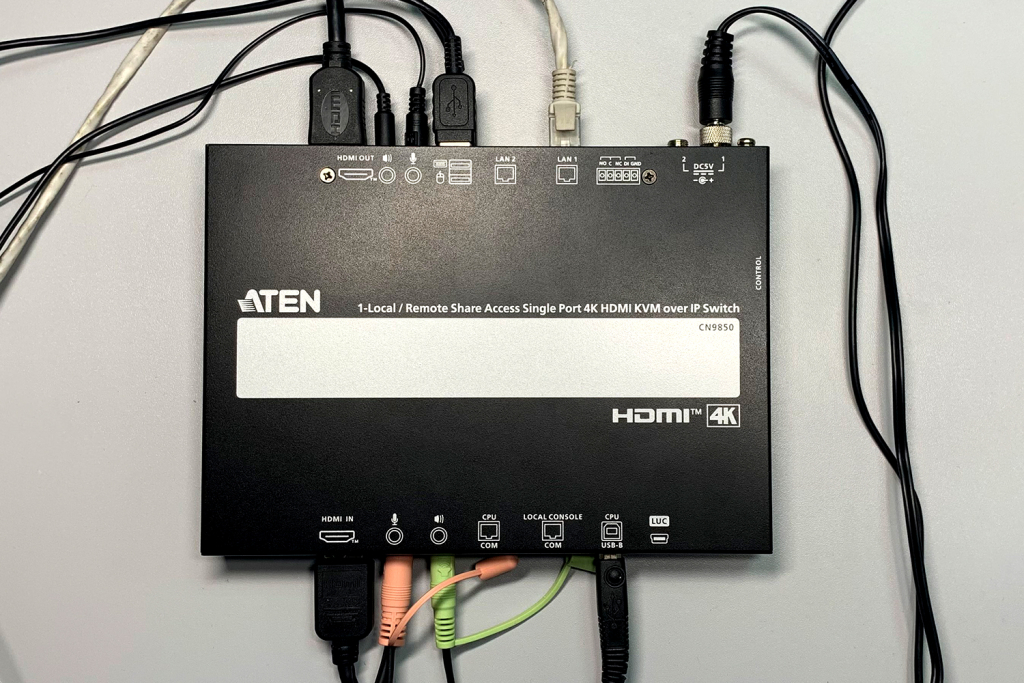

Подключение

Подключение кабелей и устройств — это важный этап в настройке рабочего места. Убедитесь, что все компоненты подключены правильно и надежно. Подключать кабели в переключатель ATEN CN9850 вы можете в любом порядке. Для подключения ПК к переключателю ATEN CN9850 используются кабели из комплекта.

Есть возможность подключить к KVM переключателю ATEN CN9850  два блока питания, что позволяет сделать резервное питание устройства, если одна линия питания отключится (второй комплект питания необходимо приобретать отдельно).  Так же можно сделать резервное подключение к локальной сети, подключив ATEN CN9850 к двум Ethernet свитчам в разные LAN порты на передней панели устройства.

Настройка переключателя перед началом работы осуществляется одним из следующих способов:

Для настройки через web-интерфейс необходимо подключить ATEN CN9850 к ПК через патч-корд к портам: на ПК это порт сетевой карты, а на переключателе порт LAN на передней панели устройства.
Используя web-браузер, к примеру web-браузер Chrome, в адресной строке набирается IP-адрес ATEN CN9850: 192.168.0.60 (данный адрес используется по умолчанию, при необходимости его можно сменить).

При подключении в браузере отобразиться окно ввода логина и пароля для доступа к переключателю ATEN CN9850. Информация о пароле и логине указана в руководстве пользователя (стр 36) логин - administrator; пароль – password. (Рис 1)

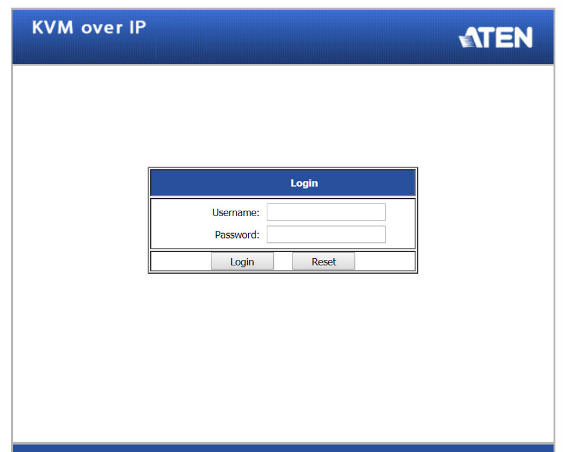

Панель для ввода логина и пароля. Рис 1

После ввода логина и пароля открывается страница, на которой есть меню с настройками ATEN CN9850. (Рис. 2)

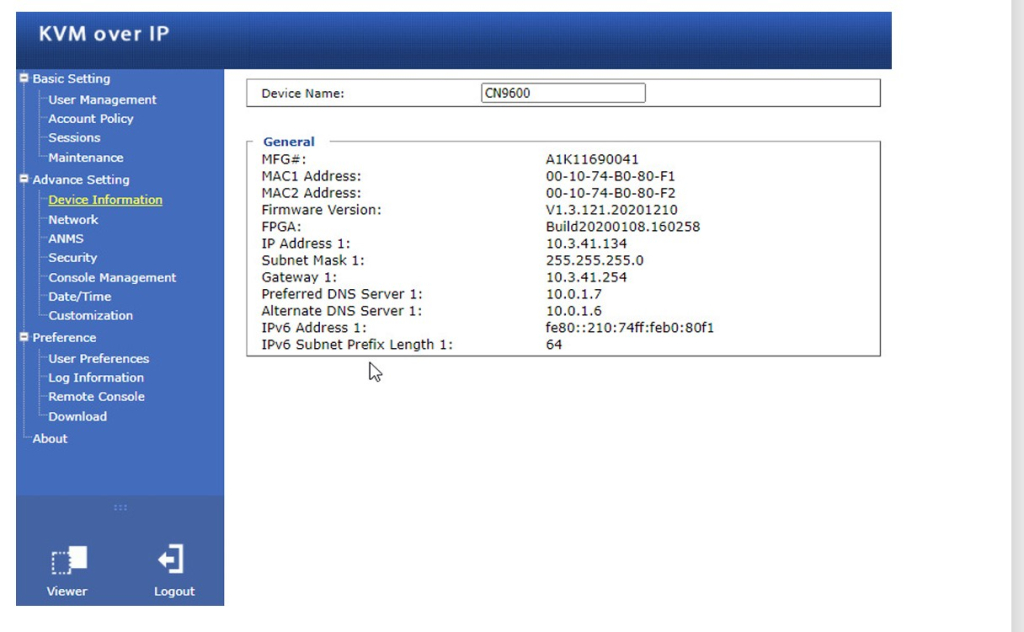

Меню с настройками. Рис 2

В этом меню Вы сможете настраивать и изменять все настройки оборудования:

• Добавление пользователей, а также настройка их уровня доступа через переключатель к ПК
• Изменения IP-адреса переключателя, настройки сети и отображение текущей информации об оборудовании
• Настройки видео, времени и даты
• Настройки безопасности и отправки отчетов о событиях.
• Отображение информации о том, кто и когда подключался к переключателю.
• Обновление прошивки оборудования и сохранение настроек для быстрого восстановления при необходимости.

Второй способ настройки - это подключение через системное меню устройства. Для подключения необходимо на клавиатуре, которая подключена в переключатель дважды нажать клавишу Scroll Lock. После откроется окно, в котором необходимо ввести логин и пароль. (Рис 3)

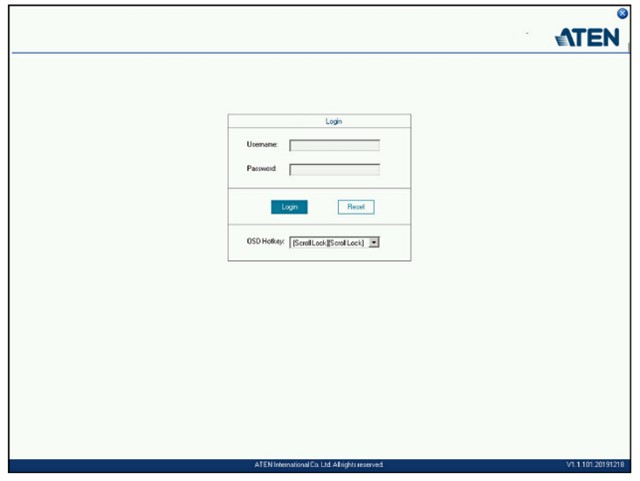

Окно ввода логина и пароля. Рис 3

После ввода логина и пароля откроется окно с настройками переключателя. (Рис. 4)

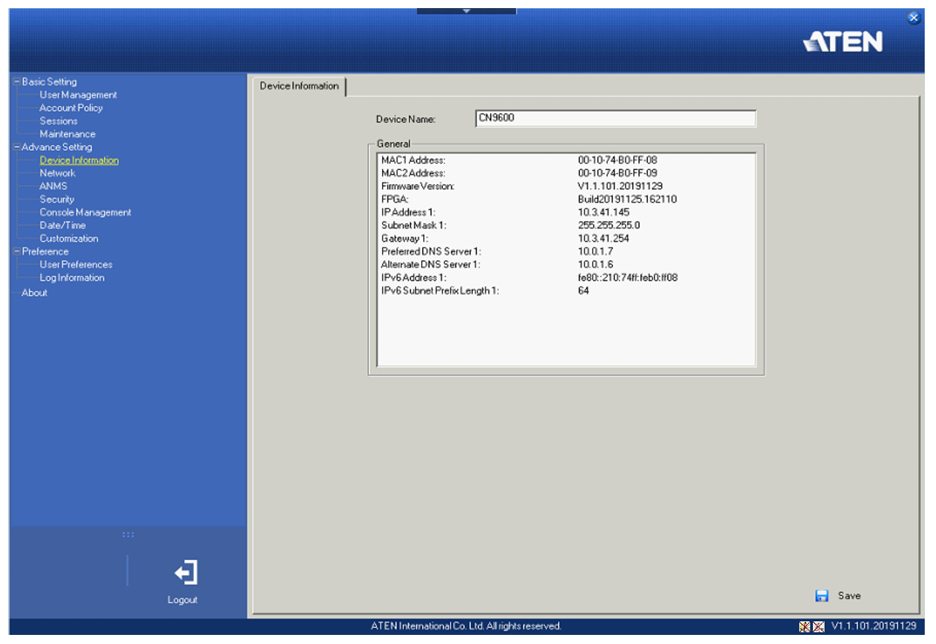

Окно с настройками переключателя. Рис 4

Отличия настроек данного варианта от варианта настроек в web-интерфейсе:

• Нельзя скачать приложения для удаленного подключения
• Нет кнопок просмотра (Telnet Viewer и Viewer)
• Нельзя обновить прошивку устройства.
• Но есть кнопки, которые включают колонки и микрофон на самом переключателе (по умолчанию они отключены ). Кнопки находятся в правом нижнем углу окна. (Рис. 4)

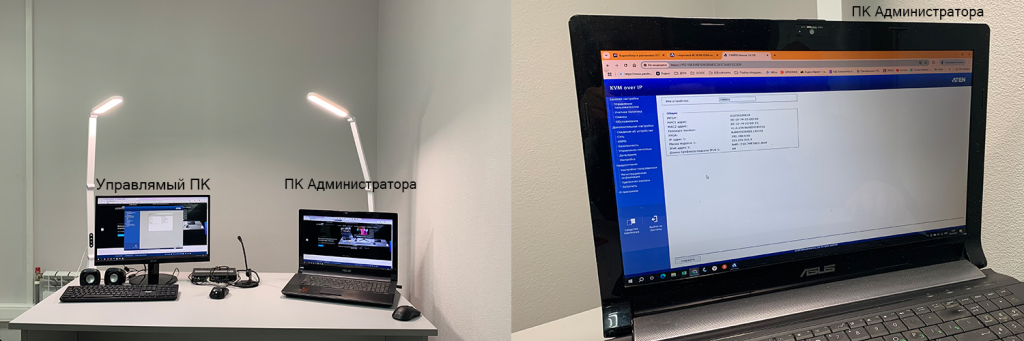

После подключения ПК к переключателю и проведении необходимых настроек оборудования, вы можете работать по локальной сети, использую подключенную в него клавиатуру, мышь, монитор и по необходимости микрофон и колонки (или наушники).


Установить удаленный доступ к ПК можно несколькими способами:

• В браузере, в подключенном web-интерфейсе устройства, можно использовать подключение через Telnet Viewer в меню Remote Console (Рис. 5)

Подключение через Telnet Viewer в меню Remote Console. Рис 5

• Или нажатием кнопки в левом нижнем углу экрана, кнопка Viewer (Рис. 6)

Подключение нажатием кнопки Viewer. Рис 6

В обоих случаях откроется отдельное окно с отображением рабочего стола ПК, который подключен к ATEN CN9850.

• Так же подключаться с удаленного ПК можно через приложения, которые можно скачать со страницы web-интерфейса, меню – Preferences пункт Download. (Рис. 7) Где можно скачать необходимый клиент (приложение).

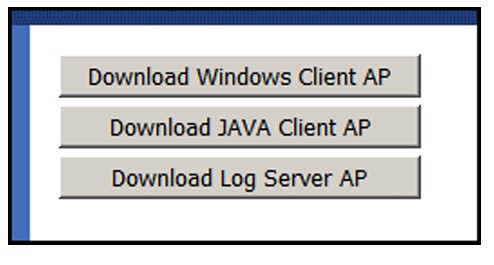

Страницы web-интерфейса, где можно скачать приложение для удаленного доступа. Рис 7

Скаченное приложение устанавливается на ПК. При запуске приложения открывается окно, где вносится вноситься IP-адрес переключателя. (Рис. 8)

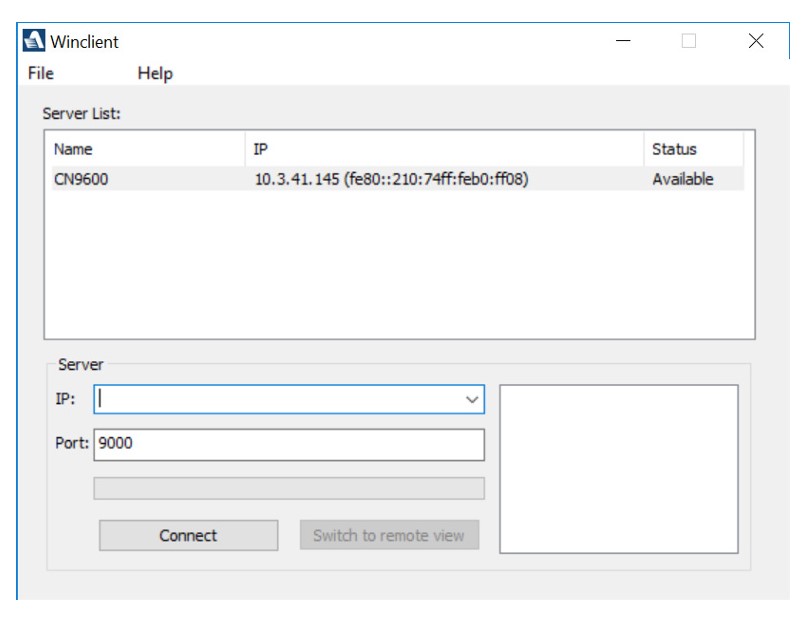

Окно входа в приложение. Рис 8

При нажатии кнопки Connect в появившемся окне необходимо внести логин и пароль (тот же что и при подключении по web- интерфейсу: логин - administrator; пароль – password.)
После подключения к ПК через переключатель не зависимо от метода подключения в окне, которое откроется сверху будет меню. (Рис. 9)



Меню настройки параметров работы с переключателем. Рис 9

В данном меню можно настроить параметры отображения рабочего стола, подключенного к переключателю. Настройки по разрешению экрана, настройки курсора мыши, подключение экранной клавиатуры, включение и выключения звука и микрофона.

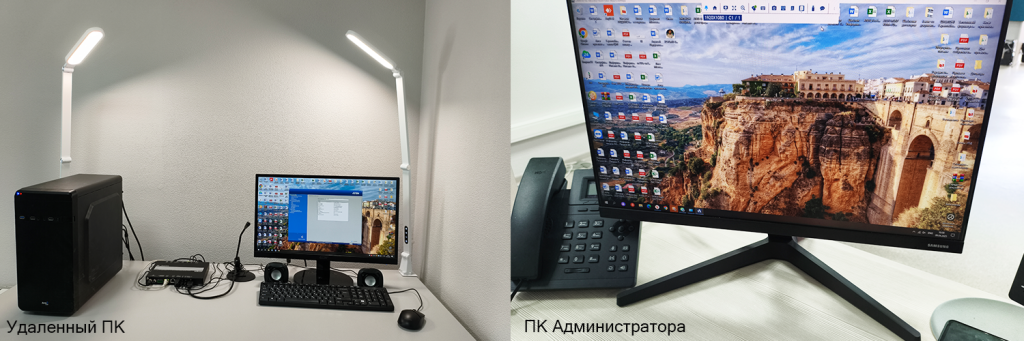

Описанные методы подключения к удаленному ПК через ATEN CN9850  применимы для:

• Подключения по локальной сети (т.е. во внутренней сети офиса или дома)
• Подключение из вне, используя публичный "белый" IP-адрес (можно подключаться через интернет)

Отличительной особенностью подключения к удаленному ПК через ATEN CN9850 используя белый IP-адрес является то, что в настройках переключателя указывается белый IP-адрес. Так же следует отметить, что на используемом маршрутизаторе должна быть возможность настроить адресацию с белого IP-адрес на нужный порт. В остальном работа с удаленным ПК точно такая же, как и при работе при подключении по локальной сети.

С более подробной информацией о всех доступных настройках вы можете ознакомиться в руководстве пользователя, которую можно найти по ссылке: clck.ru/3LFAY2

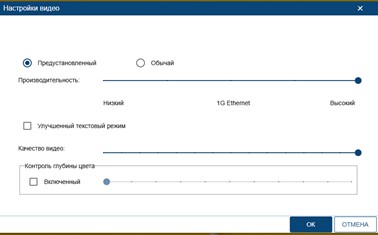

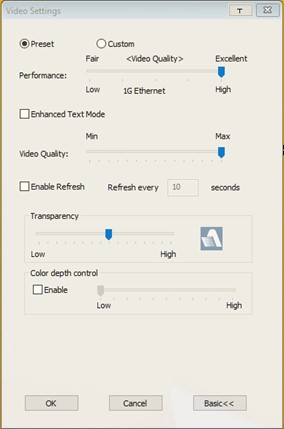

В данном меню можно изменить производительность и качество видео. При изменении данных параметров измениться скорость отображения информации на экране.

Если это же меню вызвать при подключении через приложение Web-client AP, то выглядеть оно будет по-другому.

IP KVM переключатель ATEN CN9850 — это высокотехнологичное решение, которое значительно упрощает задачи управления IT-инфраструктурой и поднимает эффективность работы администраторов на новый уровень. Благодаря своим передовым функциям, включая поддержку технологии KVM-over-IP, надежную безопасность, удобный интерфейс и возможность удаленного доступа из любой точки мира, этот переключатель становится незаменимым инструментом для современных дата-центров, предприятий и организаций.

ATEN CN9850 демонстрирует превосходное сочетание производительности, гибкости и простоты использования. При этом устройство не требует сложной настройки и легко интегрируется в существующую инфраструктуру.

Кроме того, высокий уровень безопасности, поддержка различных стандартов шифрования и защита данных делают ATEN CN9850 идеальным выбором для компаний, где управление IT-ресурсами должно соответствовать строгим требованиям конфиденциальности.

Подводя итог, можно смело сказать, что ATEN CN9850 — это универсальное и надежное решение, которое способно удовлетворить потребности даже самых требовательных пользователей. Если вы ищете способ повысить эффективность администрирования серверов, снизить операционные затраты и обеспечить бесперебойную работу вашей IT-инфраструктуры, то IP KVM переключатель ATEN CN9850 станет для вас оптимальным выбором.
