Обзор KVM-переключателя ATEN CS22H

Многие слышали о KVM-переключателях с кабельным подключением, но не всегда понимают их принцип работы. «KVM» — это сокращение от «Клавиатура, Видео, Мышь», что на английском языке звучит как «Keyboard, Video, Mouse». Это устройство позволяет управлять несколькими ПК с помощью одного комплекта: клавиатура, мышь и монитор, переключаясь между компьютерами нажатием одной кнопки на выносном пульте управления. В этом обзоре мы рассмотрим KVM-переключатель ATEN CS22H.

17 декабря 2024 11:13

Содержание

Введение
Характеристики и особенности
Комплектация
Внешний вид и интерфейсы для подключения
Выносной пульт
Индикация каналов
Подключение
Примеры использования
Тест качества передачи изображения
Заключение и выводы
Аналоги

Введение

Существуют ситуации, когда с одного рабочего места требуется управлять двумя компьютерами. Это могут быть как настольные системные блоки, так и мини-ПК или ноутбуки, как в домашних условиях, так и в офисе. Также это могут быть две рабочие станции, подключенные к разным локальным сетям. Обеспечить комфортное взаимодействие с двумя компьютерами может быть сложно, особенно если необходимая периферия подключена к другому устройству. Для решения задачи по организации работы с двумя компьютерами и общей периферией, предназначен KVM-переключатель ATEN CS22H.

Характеристики и особенности

Основные характеристики
Компьютерные подключения	2
Выбор порта	Селектор удаленных портов
Разъемы
Порты консоли	1 x гнездо HDMI 2 x гнезда USB тип A 1 х гнездо аудиоразъема 3,5 мм (зеленого цвета) 1 x гнездо для аудиоразъема 3,5 мм (розового цвета)
KVM порты	2 x штекер HDMI 2 x USB тип A, папа 2 x штекерные аудиоразъемы 3,5 мм (зеленого цвета) 2 x штекерный аудиоразъем 3,5 мм (розовый)
Питание (опционально)	1 x гнездо USB Micro типа B
Светодиодные индикаторы
KVM-порт (в сети / выбран)	2 (белые)
Длины кабеля
KVM	2 х 1.2 м
Селектор удаленных портов	1,8 м
Видео
Максимальное разрешение	4096 x 2160 @ 60Hz
Температура и влажность
Рабочая температура	0-50°C
Температура хранения	20-60°C
Влажность	0-80% относительная влажность без образования конденсат
Физические свойства
Корпус	Пластмассовый
Масса	0.34 кг.
Размеры (Д х Ш х В)	8.34 x 8.42 x 3.04 см.

Особенности:

Управление двумя компьютерами, оснащенными портами USB и HDMI, с единой консоли.
Выбор компьютера с помощью выносной кнопки выбора портов.
Поддержка нескольких операционных систем – Windows, Mac, Linux.
Поддержка режима DisplayPort Dual Mode (DP++)* для непосредственного вывода сигналов single-link HDMI и/или DVI с помощью адаптера.
DisplayPort-to-HDMI/DVI DP++ с внешним питанием.
Разрешение до 4K DCI (4096 x 2160 при 60 Гц).
Поддержка микрофона и динамиков.
USB-порты переключателя могут применяться для совместного использования периферийных USB-устройств**.
Поддержка "горячего" подключения USB.
Поддерживает подключение в режиме "Plug and Play".
Компактная конструкция экономит пространство и позволяет оптимизировать рабочее место.
Возможность питания от шины – не требуется внешний адаптер питания.

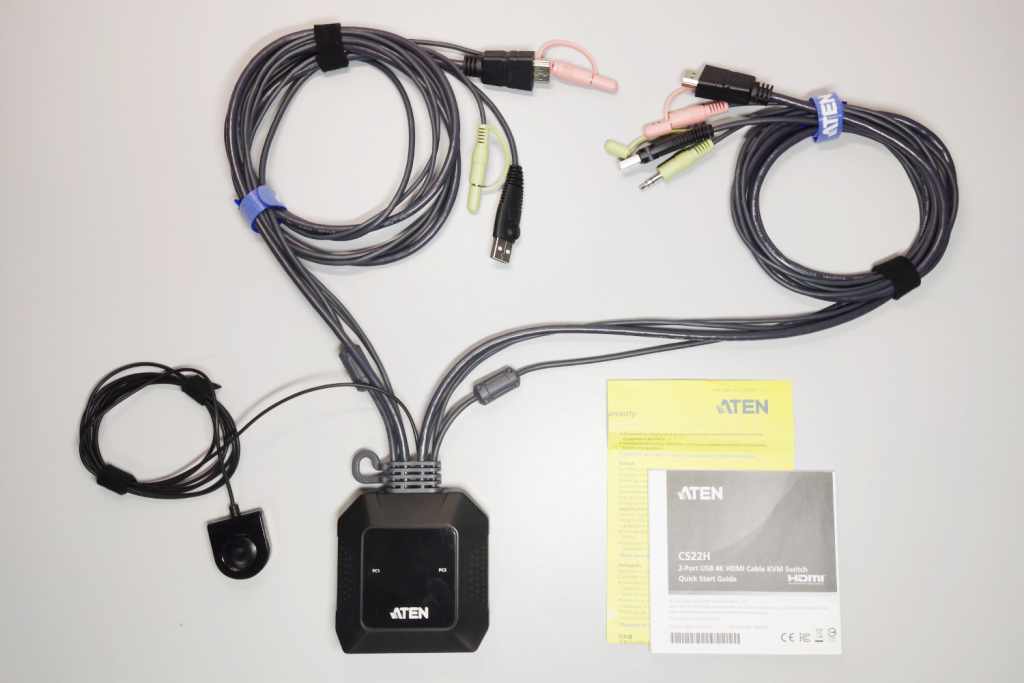

Комплектация

Модель KVM-переключателя ATEN CS22H проста и удобна в установке.

Состав коробки с товаром:

- 1 x устройство CS22H.

- 1 x комплект документации (Состав комплекта определяется производителем. Руководство пользователя загружается с сайта производителя).

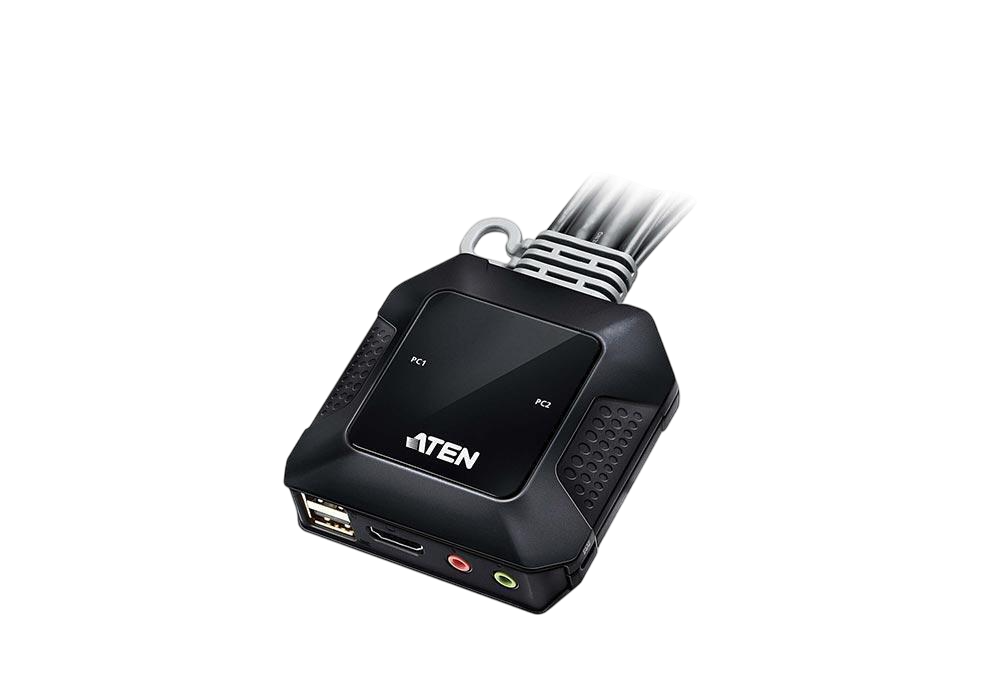

Внешний вид и интерфейсы для подключения

Что касается внешнего вида и интерфейсов для подключения, то встроенные кабели делают процесс соединения более удобным, предотвращая возникновение беспорядка с проводами на вашем рабочем столе. Сам переключатель можно удобно разместить позади монитора или за столом.

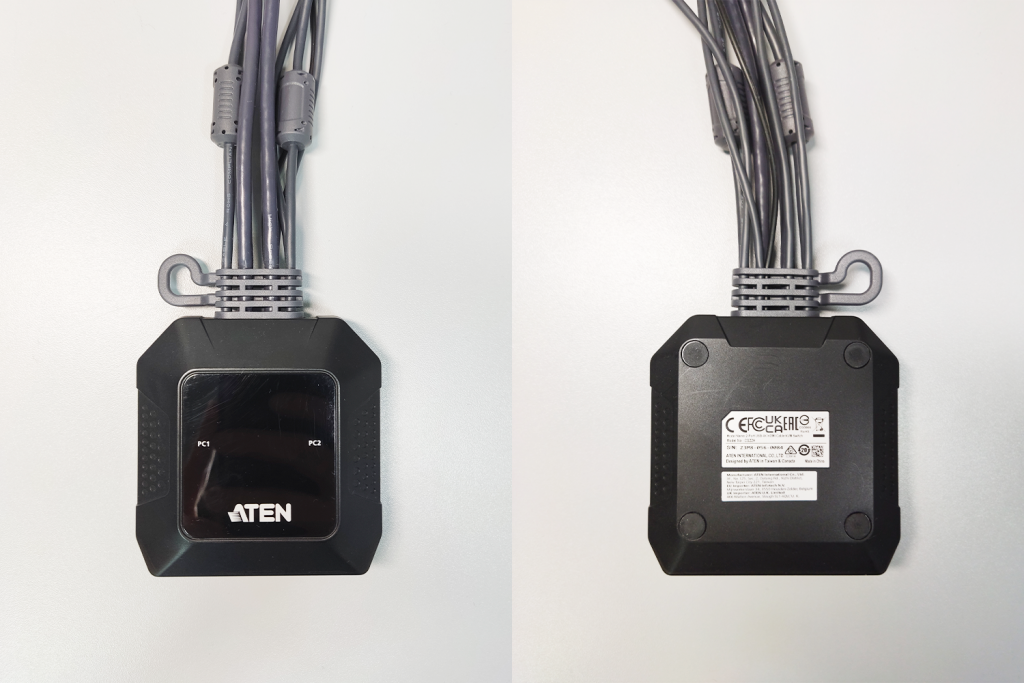

Корпус переключателя пластиковый, выполнен в черном цвете, компактен, что позволяет разместить его на столе рядом с клавиатурой и монитором, или разместить позади монитора или за столом. Размеры корпуса: 8,5*8,5см, толщина 3 см. На задней стороне есть наклейка с информацией о модели и производителе.

У модели CS22H нет необходимости в отдельном источнике питания, так как она получает питание через USB кабель от ПК. Мышь, клавиатура и другая периферия подключаются к USB-портам и разъемам jack 3.5 на устройстве, а два источника видеосигнала можно подключать одновременно через HDMI порты.

Кабели для подключения достаточно длинные, чуть больше метра, и обеспечивают качественную передачу видео по HDMI (v2.0 4096 x 2160 @ 60Hz), имеют пластиковую изоляцию и экранирование.

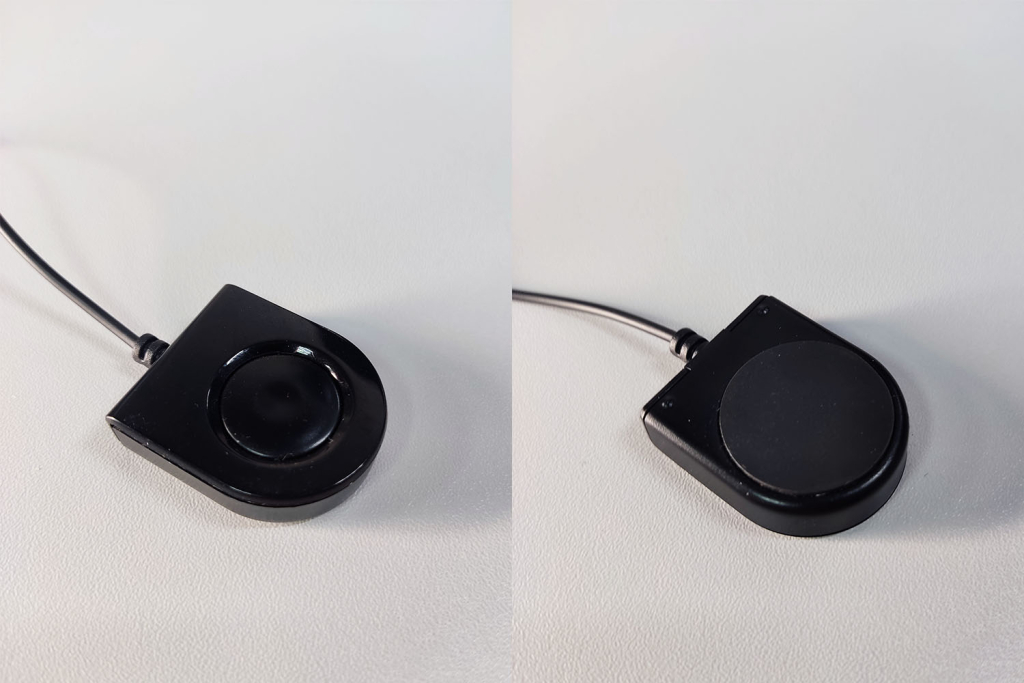

Выносной пульт

Переключение между компьютерами осуществляется нажатием кнопки на выносном пульте с компактным корпусом и нескользящим покрытием. Длинный провод (1,8 метра) позволяет удобно расположить пульт на столе, не размещая основной блок устройства, что позволяет управлять переключением незаметно.

Индикация каналов

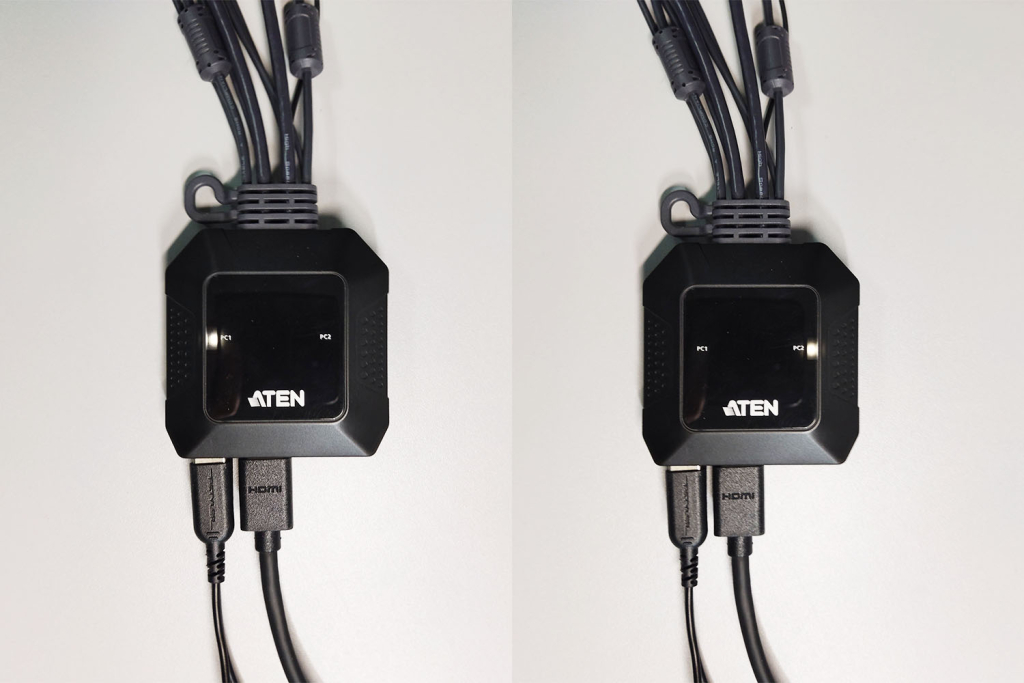

С помощью KVM-переключателя ATEN CS22H можно поочередно переключаться между двумя каналами (подключенными ПК или ноутбуками), на один общий комплект «Клавиатура + Монитор + Мышь». Активный канал отображается светодиодной индикацией на корпусе устройства, где две светодиодные лампочки позволяют визуально определить активный источник. Индикаторы промаркированы — «PC1» означает первый канал, а «PC2» — второй.

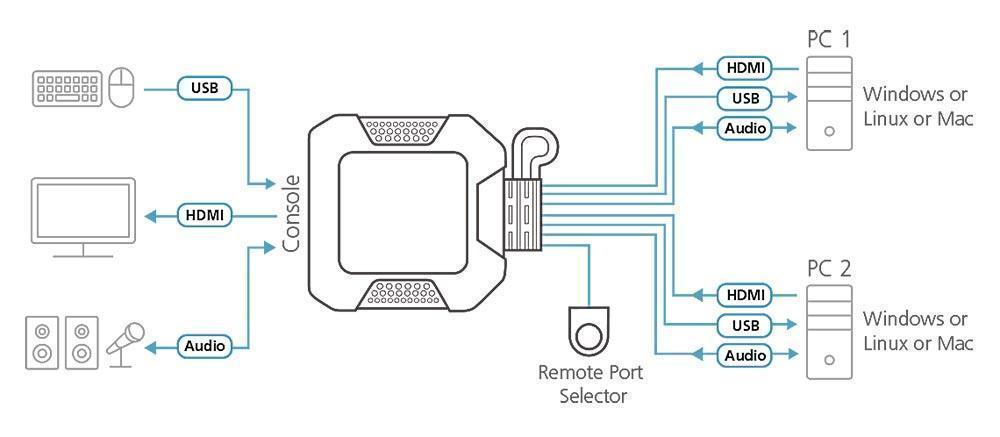

Подключение

Подключение кабелей и устройств — это важный этап в настройке рабочего места. Убедитесь, что все компоненты подключены правильно и надежно. Подключать кабели Вы можете в любом порядке.

Пары проводов HDMI, USB, а также штекеры jack 3,5 (розовый для передачи на ПК сигнала от микрофона и салатовый для получения общего звука с ПК) от переключателя подключаем к компьютерам: первый комплект к компьютеру, который будет первым, второй комплект к компьютеру, который будет вторым. Большой разницы нет, но от этого зависит индикация на корпусе переключателя (первый PC1 и второй PC2 светодиоды). Комплект мышки, клавиатуры и монитора подключаем непосредственно в корпус переключателя к соответствующим разъемам (USB и HDMI).

Для корректного запуска переключателя важно, что бы первым был включен монитор, а уже потом подсоединенные ПК.

Переключение между каналами (ПК-ПК или ПК-ноутбук) осуществляется с помощью миниатюрной выносной кнопки-пульта, которая отдельно располагается на вашем рабочем месте. Эта функция позволяет переключать управление между двумя ПК без необходимости постоянно переподключать к ним кабели от периферийных устройств, что значительно упрощает процесс коммутации и ускоряет работу.

При необходимости, к разъемам USB на корпусе переключателя можно подключить разветвители (хабы или концентраторы) для использования на ПК различной дополнительной периферии: флеш-накопители, твердотельные диски, принтеры, и другие USB-гаджеты. Отметим, что питания по шине USB вполне достаточно для работы USB накопителей. Нюанс только в скорости доступа к периферии, она будет ограничена возможностями интерфейса USB2.0.
Также при необходимости, можно использовать хабы с дополнительным питанием, для поддержки особо энергоёмких USB устройств, например, внешних 3.5″ накопителей.

Примеры использования

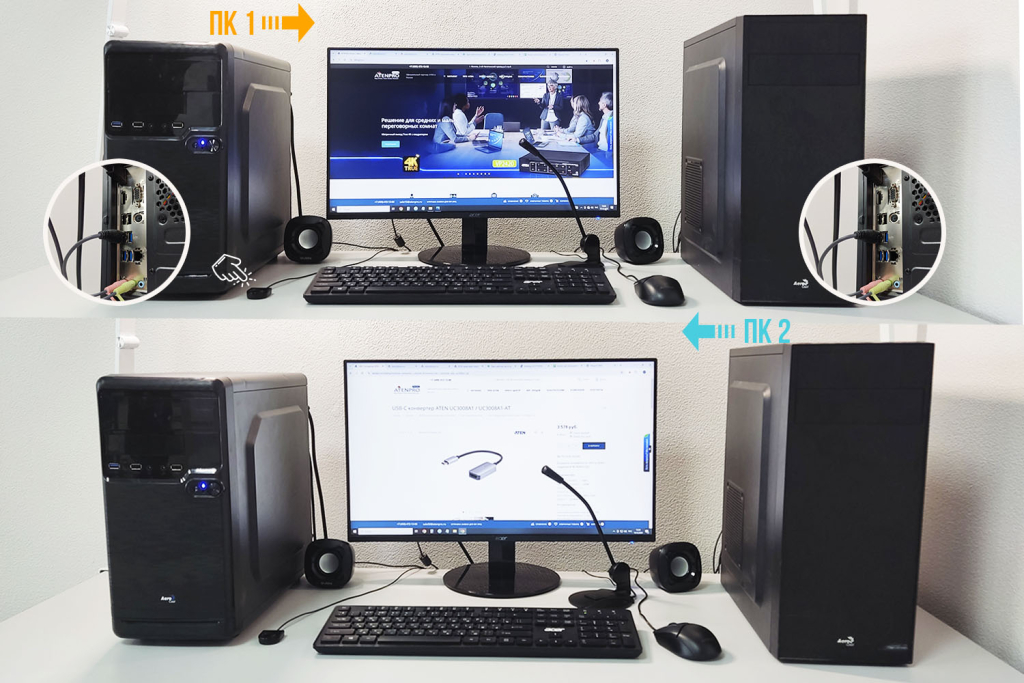

Один из вариантов подключений, когда к одному комплекту проводов кабелей подключается первый стационарный ПК (канал PC1), ко второму другой стационарный ПК (канал PC2). А в сам переключатель подключаем монитор, мышку и клавиатуру, колонки и микрофон.

пк пк окончательный.jpg

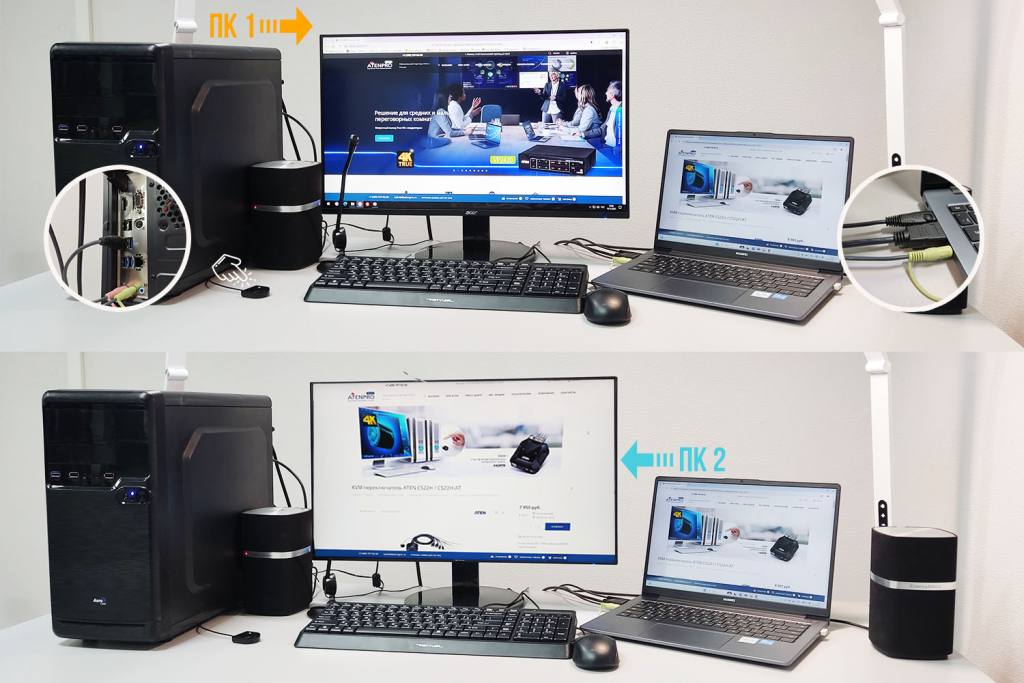

Так же есть способ подключения стационарного ПК и ноутбука. Когда к одному комплекту проводов кабелей переключателя подключается первый ПК (канал PC1), ко второму подключаем ноутбук (канал PC2). В этом случае, при активном канале PC2 (ноутбук), общий монитор можно использовать в двух режимах отображения: в режиме дублирующего экрана ноутбука и в режиме расширенного экрана.

ак ноут окончательно.jpg

Что касается внешних колонок или игровой гарнитуры, то подобные аудиоустройства вполне можно подключать к переключателю в порт USB. В данном тесте использовали колонки с подключением через аудио разъемы 3.5 (jack 3.5) и отдельный микрофон с подключением через разъем для подключения микрофона 3.5 (jack 3.5). Качество записи соответствует заявленным характеристикам устройства.

Работа переключателя проверялась с видеосигналами разрешения 1920 x 1200 60Hz. При тестировании данного устройства качество отображаемой информации на экране соответствовало разрешению FullHD и 2K. Переключение каналов между собой проходит в течении 3-4 секунды. В дальнейшем при использовании оборудования, на которое вы переключились, никакой задержки нет и разрывов сигнала не происходит. Изменение разрешения на разных подключенных устройствах происходит автоматически, что весьма удобно в работе.

Переключатель универсален для работы с такими платформами, как Android, Windows, Mac, а так же Linux.

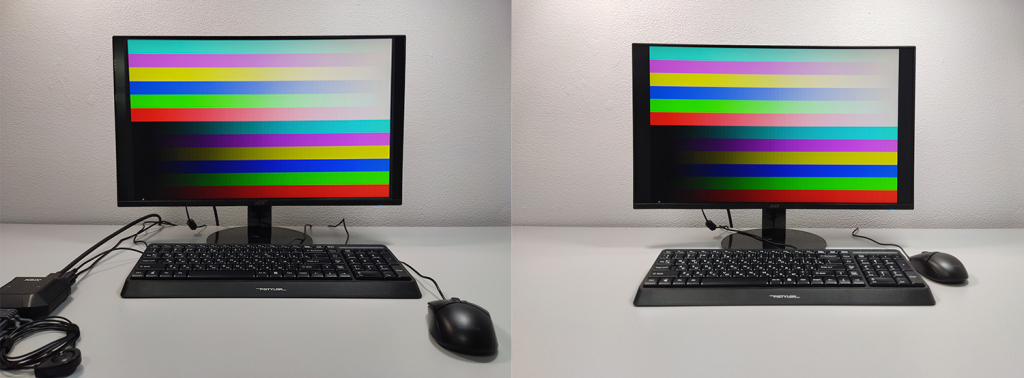

Тест качества передачи изображения

Проведен сравнительный тест между передаваемым качеством изображения, которое проходит через сам переключатель, и изначальным качеством изображения, передаваемым непосредственно с компьютера на монитор. качество передаваемого изображения при подключении через квм переключатель не отличается от исходного (изображение транслируется без изменения качества).

В тесте использовались картинки с для разрешения 1920 х 1080 пикселей.

Заключение и выводы

С помощью KVM-переключателя ATEN CS22H, который оснащен HDMI и USB интерфейсами, разъемов подключения микрофона и колонок, появилась возможность легко и эффективно организовать рабочее пространство с двумя компьютерами одновременно. Особенно стоит отметить продуманное решение по организации кабелей — на рабочем месте нет излишних проводов или громоздкого оборудования.

К преимуществам устройства можно отнести его способность передавать видеосигнал с разрешением до FullHD при 60 кадрах в секунду с минимальной задержкой.

KVM-переключатель ATEN будет полезен как для сотрудников компаний, которым необходимо одновременно работать с несколькими рабочими станциями в разных подсетях с одного места, так и для домашнего использования, например, при удаленной работе, когда нужно легко переключаться между личным ПК и корпоративным ноутбуком или управлять компьютерами с разными операционными системами.

С помощью переключателя ATEN CS22H удобно, например, поставить задачу по рендерингу видео на дополнительном компьютере, оставить его работать, и в это время практически моментально переключиться для выполнения других задач на первый канал — рабочий офисный ПК.
