Обзор USB Переключателя ATEN US3344I
ATEN US3344I - возможность совместного использования 4х устройств с интерфейсом USB 3.2 Gen1 на 4х ПК
Содержание
ВведениеХарактеристики и особенности
Комплектация
Внешний вид и интерфейсы для подключения
Индикация каналов
Подключение
Примеры использования
Заключение и выводы
Введение
В современном мире технологий и цифровых решений эффективное управление периферийными устройствами становится важным аспектом для пользователей, работающих с несколькими компьютерами или серверами. USB-переключатели позволяют быстро и удобно использовать одно устройство (например принтер, сканер или внешний накопитель) сразу несколькими компьютерами. Что особенно важно в условиях ограниченного рабочего пространства или необходимости оптимизации ресурсов.

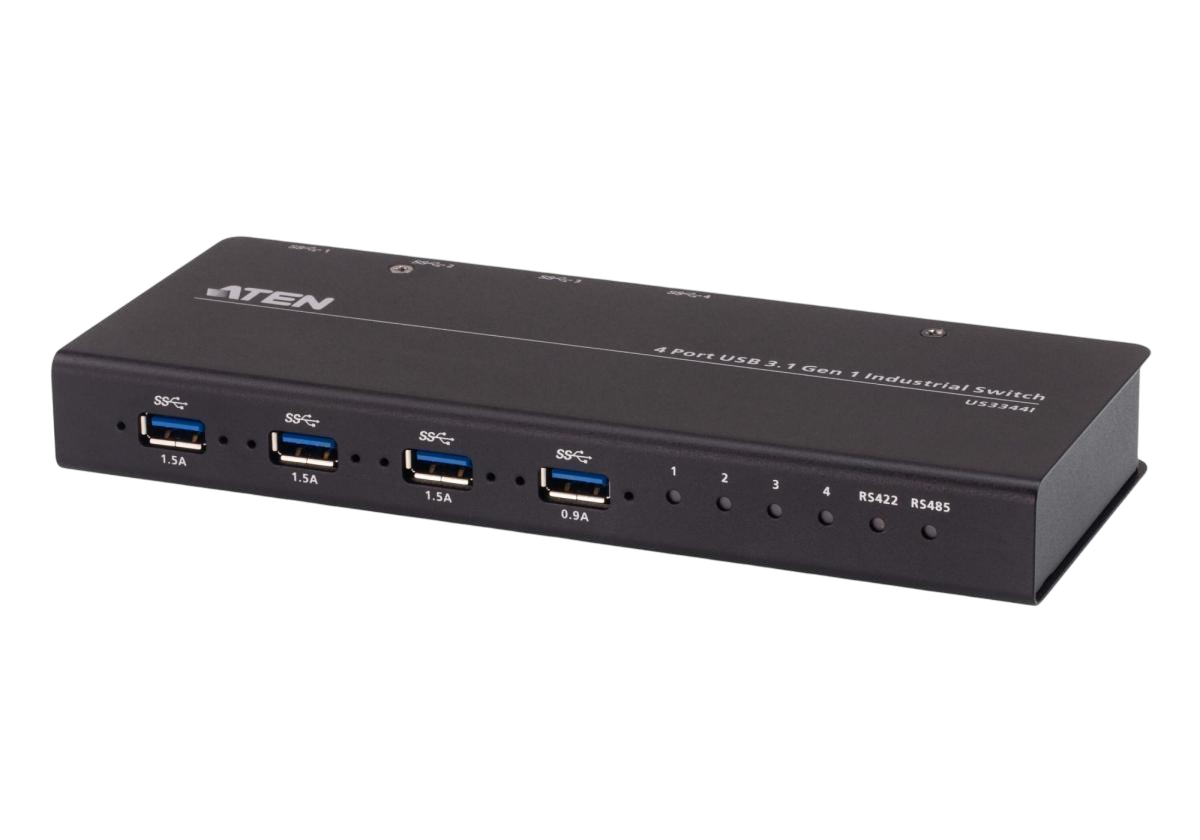

Одним из таких инновационных решений является USB-переключатель ATEN US3344I, который привлекает внимание благодаря своей универсальности, надежности и широким возможностям.
В данном обзоре мы подробно рассмотрим основные характеристики, преимущества и особенности ATEN US3344I, а также проанализируем, как это устройство может улучшить рабочие процессы в офисах, домашних условиях или центрах обработки данных.
Характеристики и особенности
Основные характеристики модели ATEN CS724KM в таблице:| Компьютерные подключения | 4 |
| Разъемы | |
| Компьютер | 4 x гнезда USB тип B (синего цвета) |
| Устройство | 4 x гнезда USB тип A (синего цвета) |
| Последовательный | 1 x 5-контактный клеммный разъем (зеленого цвета) |
| Питание | 1 x 2-контактный клеммный разъем 9-24В (зеленого цвета) |
| Питание (Опция) | 1 x разъем для подключения питания постоянного тока 12В (черного цвета) |
| Выбор порта | Внешний дистанционный переключатель / по RS-422/RS-485-подключению |
| Светодиодные индикаторы | |
| Выбрано | 4 (зеленого цвета) |
| Последовательный |
RS422 (оранжевого цвета) RS485 (зеленого цвета) |
| Длина кабеля | |
| USB кабель |
2 x кабеля с разъемами Тип B - Тип A (1.2 м) 2 x кабеля с разъемами Тип B - Тип A (1.8 м) |
| Селектор удаленных портов | 1.8 м |
| Температура и влажность | |
| Влажность | 0–80% относительная влажность без образования конденсата |
| Рабочая температура | 0–50°C |
| Температура хранения | -20–60°C |
| Физические свойства | |
| Корпус | Металлический |
| Масса | 1.04 кг. |
| Размеры (Д х Ш х В) | 20.00 x 8.00 x 2.50 см. |
Особенности:
- Позволяет четырем компьютерам совместно использовать четыре устройства USB 3.2 Gen1
- Поддерживает спецификацию USB 3.2 Gen1 с максимальной скоростью передачи данных до 5 Гбит/с
- Поддержка разных платформ - Windows, Linux и Mac
- Светодиодная индикация, показывающая компьютер, являющийся активным
- Конструкция с металлическим корпусом и возможностью настенного крепления
- Возможность использования USB-кабелей с винтовой фиксацией M2
- Возможность выбора порта с помощью внешнего дистанционного переключателя или по RS-422/RS-485-подключению через 5-контактную клеммную колодку
- Возможность «горячего» подключения
- Возможность подключения питания постоянного тока 9-24 В через клеммную колодку
- Поддержка зарядки аккумуляторов V1.2 и защита от перегрузки по току
Комплектация
Модель KM-переключателя ATEN US3344I удобна в эксплуатации. В комплект USB Переключателя ATEN US3344I входят соединительные кабели, которые помогут не только обеспечить упорядоченную и аккуратную установку, но и избавят от дополнительных затрат на приобретение USB-кабелей.
- 1x 4-портовый USB 3.2 Gen1 промышленный коммутатор US3344I
- 2x кабеля USB 3.2 Gen1 с разъемами Тип B - Тип A (1.2 м)
- 2x кабеля USB 3.2 Gen1 с разъемами Тип B - Тип A (1.8 м)
- 1x дистанционный переключатель портов
- 1x комплект для монтажа
- 1x комплект клеммных адаптеров (адаптер RS-422 / RS-485 и адаптер постоянного тока)
- 1x руководство пользователя
Внешний вид и интерфейсы для подключения

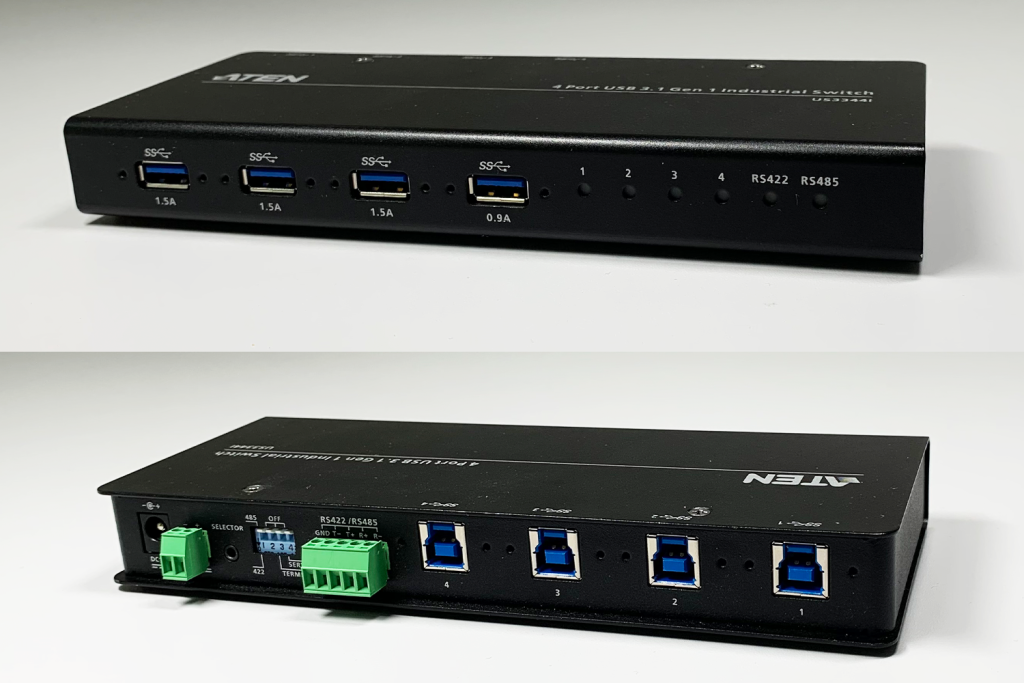

На передней панели устройства расположены:
- 4 порта USB type A, для подключения периферийных устройств
- индикаторы портов, к которым подключены ПК или ноутбуки
- индикаторы портов RS-232/RS-485

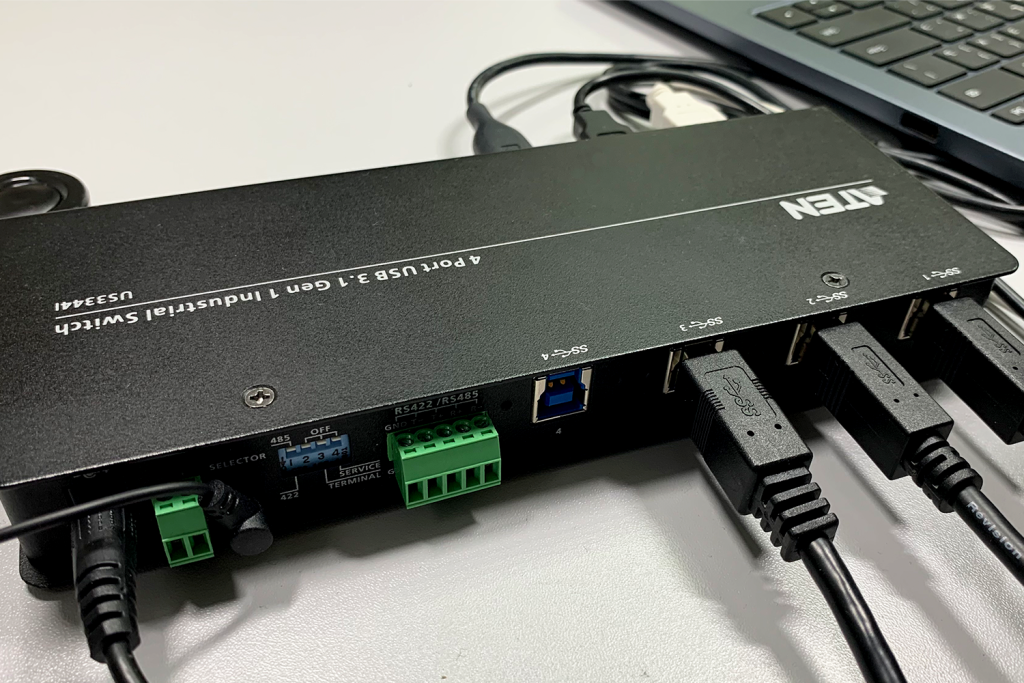

На задней панели устройства расположены:
- 4 порта USB type B, для подключения рабочих станций (ПК, серверов или ноутбуков)
- Разъем для подключения блока питания (питание подключается через разъем DC jack или через клеммную колодку)
- Селекторный переключатель режимов работы устройства
- Клеммная колодка для подключения устройств по интерфейсу RS-232/RS-485.

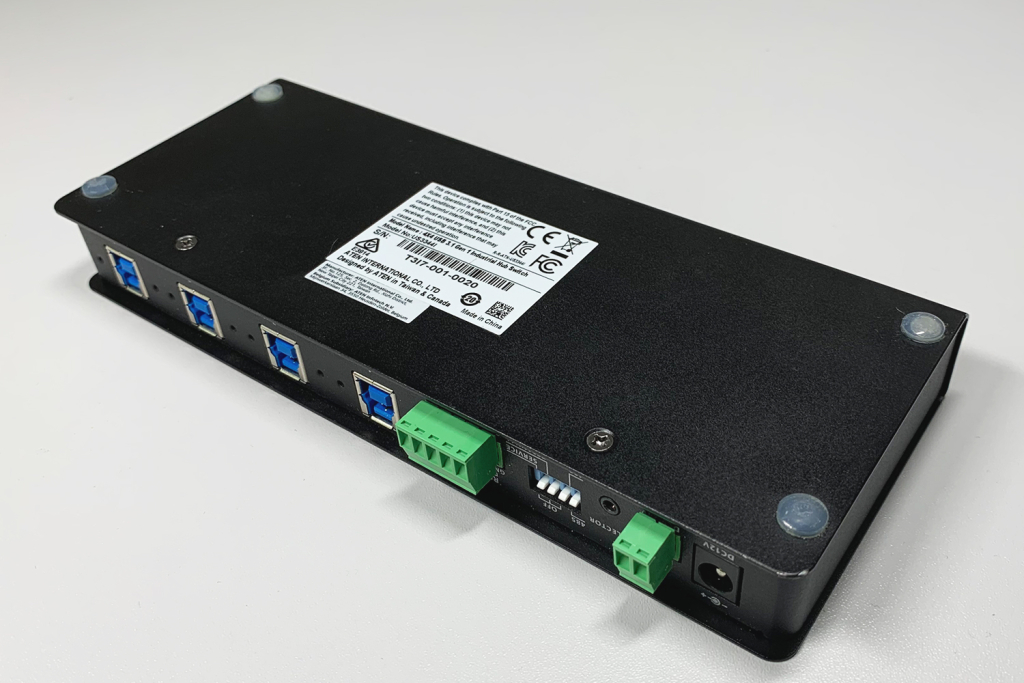

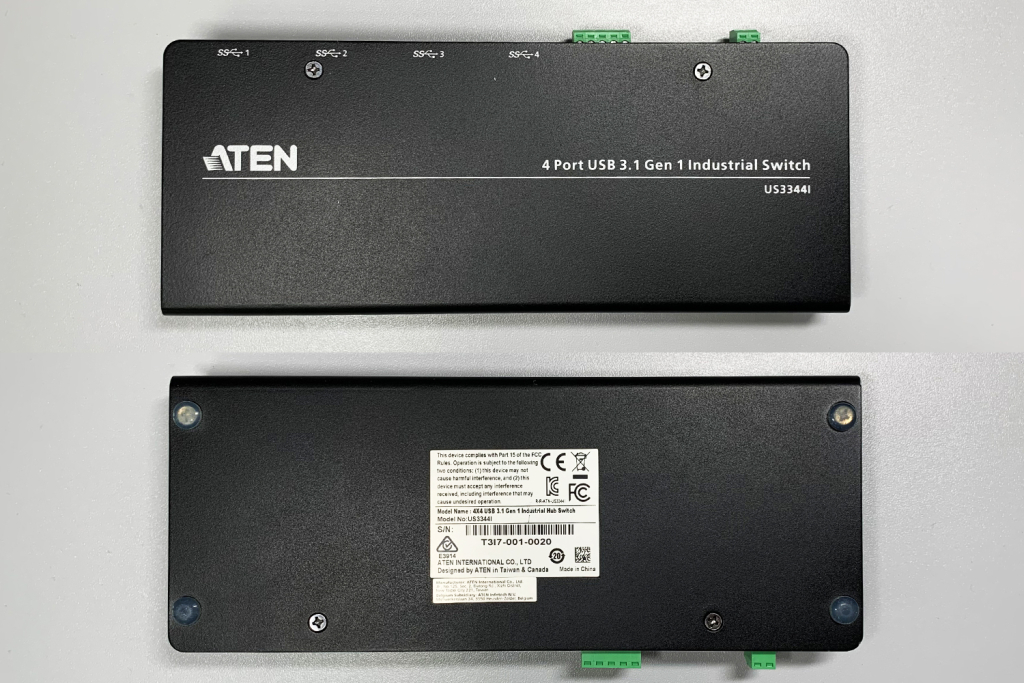

Размеры корпуса: 20*8 см, толщина 2,5 см. На задней стороне есть прорезиненные ножки, которые позволяют устойчиво расположить переключатель на рабочей поверхности. А также наклейка с информацией о модели и производителе.
- Блок питание подключается через разъем DC jack
- Подключением питания постоянного тока 9-24 В через клеммную колодку

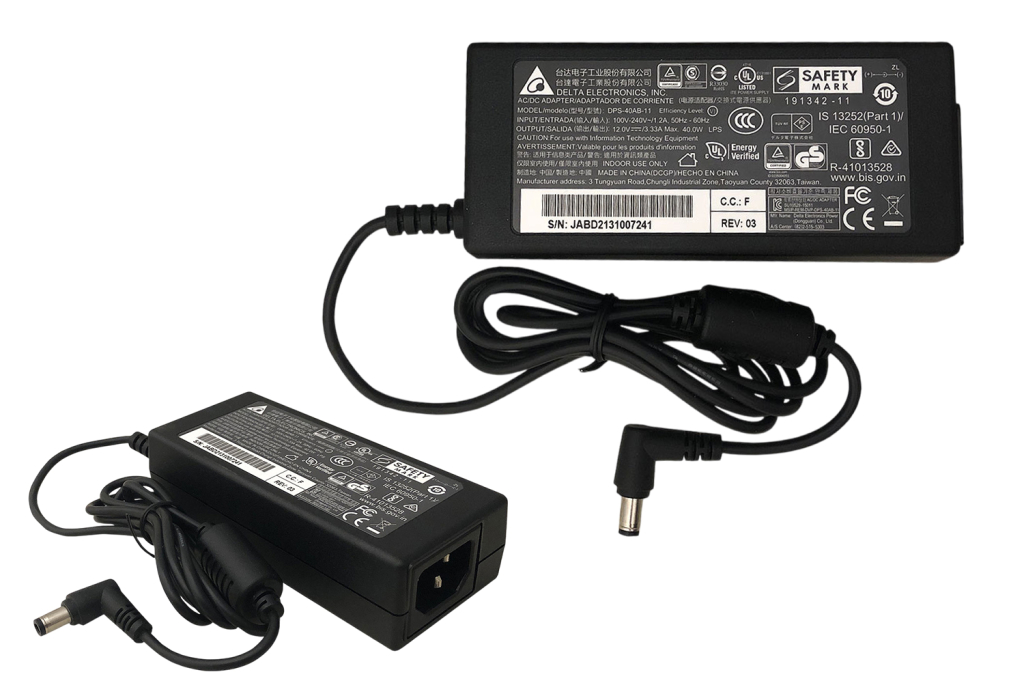

Необходимо отметить, что блока питания в комплекте нет, он приобретается отдельно: ATEN 0AD8-8012-33MG – блок питания коммутационного типа, 12В, макс. мощность на выходе 39Вт.

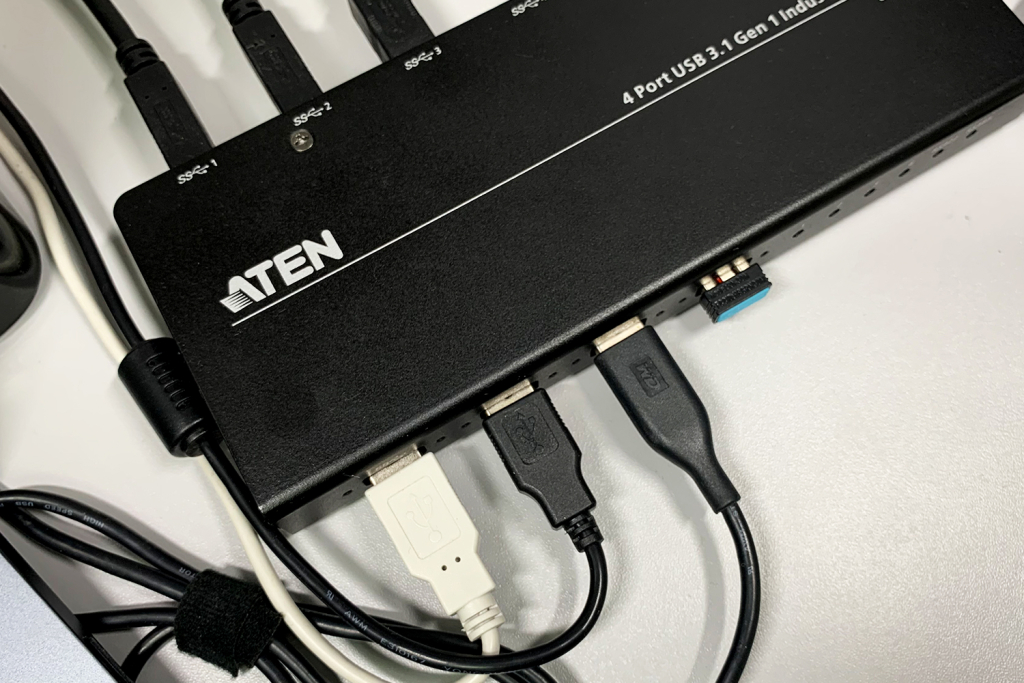

Подключение самих ПК к устройству осуществляется кабелями USB 3.2 Gen1, из комплекта устройства. У данных кабелей коннекторы подключения USB тип А и тип В. Штекером USB тип А кабель подключается к ПК, а штекером USB тип В подключается к разъемам на задней панели переключателя.

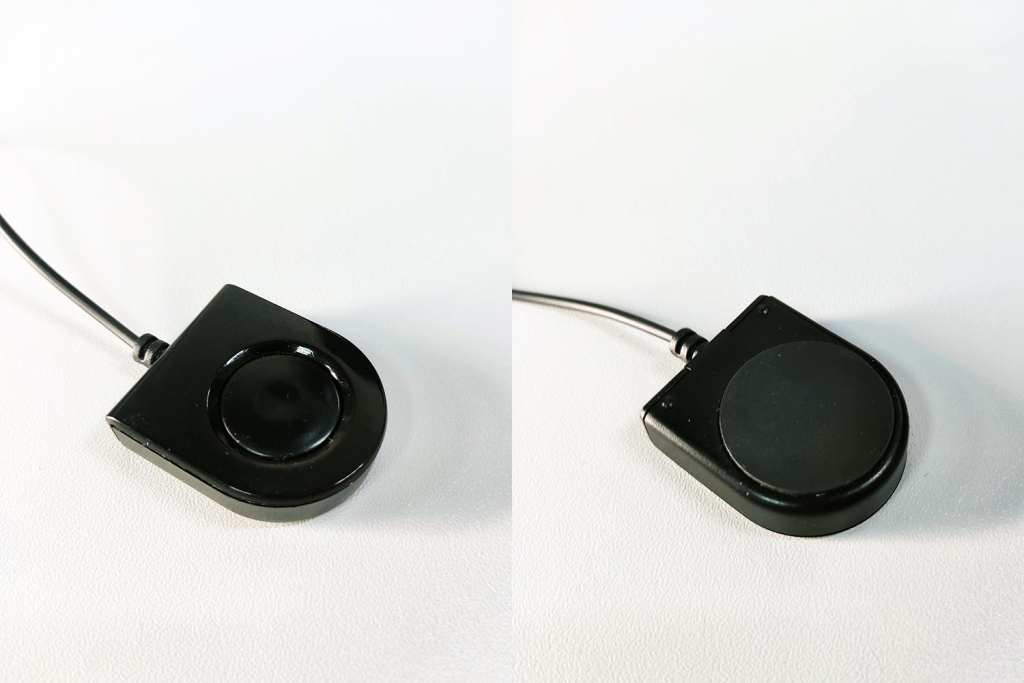

Входящий в комплект внешний дистанционный переключатель портов подключается в разъем jack 3.5”, так же на задней панели устройства.
Периферийные USB-устройства, такие как клавиатура, мышь, принтер, сканер, внешний накопитель и другие, подключаются к ATEN US3344I через порты USB 3.2 Gen1 на передней панели.

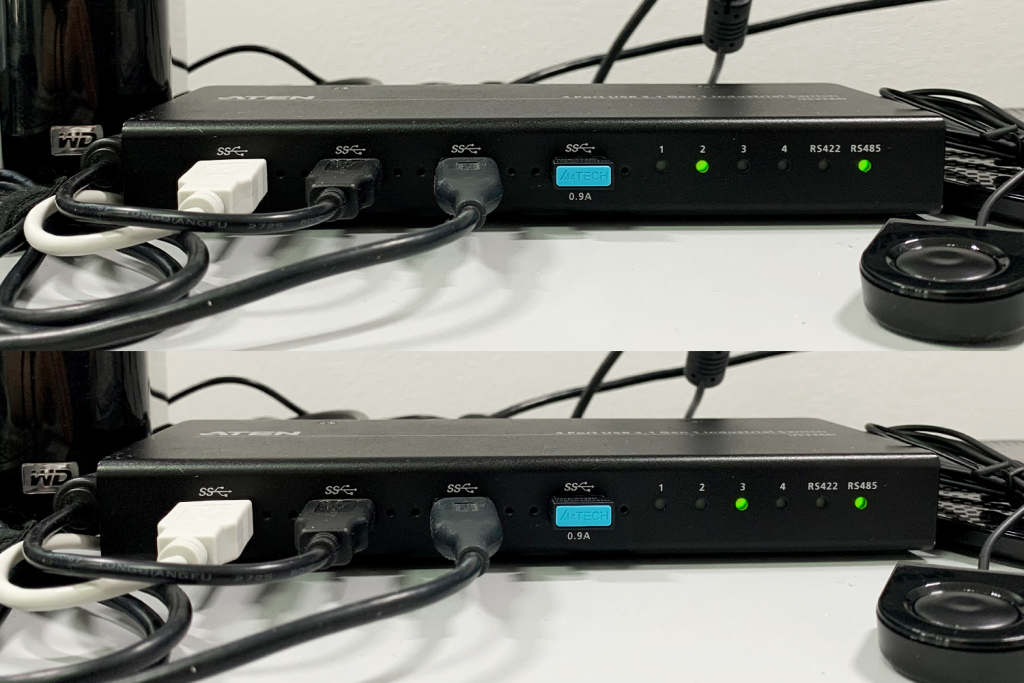

Индикация каналов
Подключение
Рекомендуемый порядок подключения оборудования:
1. Подключение кабелей в устройство (осуществляется в любом порядке)
2. Затем подключаем питание переключателя, периферийных устройств и ПК в сеть.
3. После этого включаем периферийные устройства и далее уже ПК.
Устройство поддерживает функцию «горячего» подключения оборудования, что значит, что в процессе работы, вы можете отключить не нужное периферийное устройство и подключить другое.
*Необходимо обратить внимание на порты USB, в которые подключаются периферийные устройства: под каждым портом имеется информация о подаваемом питании на порт USB.
Примеры использования
К USB переключателю ATEN US3344I можно подключить до 4 ПК. Это могут быть как стационарные компьютеры, так и ноутбуки, в любой конфигурации.

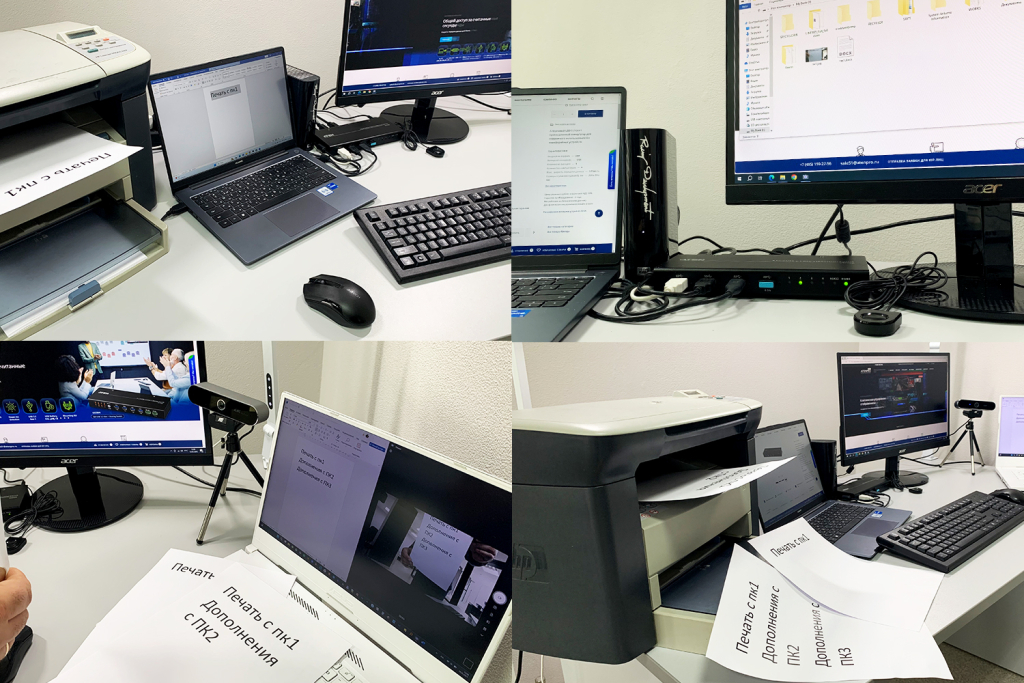

В данном тестировании мы использовали для подключения один стационарный ПК и два ноутбука.
Из периферийного оборудования в данном тестировании было подключено:
- МФУ HP LaserJet M1005
- Внешний жесткий диск WD
- USB Веб-камера KEYRON KU8MF3A1
- Беспроводной комплект A4TECH клавиатура и мышь
Простое оборудование, такое как USB флеш-диски, клавиатуры, мыши и web-камеры не требуют дополнительного питания. Для работы с принтерами, сканерами и внешними жесткими дисками необходимо обеспечить отдельное питание.
Для использования подключенных периферийных устройств на каждом из ПК требуется только установка драйверов этих устройств, специального ПО устанавливать не нужно. Переключатель универсален для работы с такими платформами, как Windows, Linux и Mac.
При тестировании переключателя ATEN US3344I, периферийные устройства подключались к ПК без задержки и работали корректно, как при прямом подключении к ПК.
Основные преимущества использования протокола RS-422/485:
- Повышенная устойчивость к помехам: благодаря дифференциальной передаче сигналов, этот протокол лучше справляется с внешними шумами и искажениями сигнала, что делает его идеальным выбором для работы в условиях промышленного производства или других сложных условий эксплуатации
- Большая дистанция передачи данных – до 1200 метров
- Скорость передачи данных зависит от расстояния: если соединение между компонентов всего 10 метров, то она может достигать 10 Мбит/с. А при максимальных 1200 метров – 10 кбит/с.
- Поддержка топологии «точка–точка»
- Системы промышленной автоматики: управление производственными линиями, станками, роботизированными системами
- Системы безопасности: системы сигнализации, контроль доступа, видеонаблюдение
- Телекоммуникационные системы: удаленное управление оборудованием, передача данных между устройствами
- Энергетика: мониторинг и управление сетями электроснабжения, автоматизированное управление подстанциями.
Заключение и выводы
Переключатель ATEN US3344I — это практичное решение для организаций и частных пользователей, которые стремятся оптимизировать рабочее пространство, минимизировать количество оборудования и повысить эффективность работы. Благодаря своему качеству, функциональности и универсальности, данная модель заслуживает внимания как профессионалов, так и обычных пользователей, ищущих надёжный инструмент для управления несколькими системами.
Если вам необходимо устройство, которое сочетает в себе удобство, надёжность и универсальность, ATEN US3344I станет отличным выбором.
