Современные учебные заведения
Два лекционных зала нуждались в решениях, которые были бы просты в использовании и обеспечивали полный контроль над AV-приложениями. Дополнительный конференц-зал требовал централизованной системы для обеспечения эффективного сотрудничества.
Требования
- Плавное распространение видео
Приложениям требовалось распределение нескольких источников видео с различными интерфейсами на несколько выходов и поддержка разрешений до 4K.
- Удобное управление
Видеосигналы должны управляться и контролироваться ведущими или операторами, находящимися на сцене или в отдельных комнатах.
- Междугородняя связь
В зависимости от расположения AV-оборудования и структуры помещения, при необходимости требовались решения для AV-расширения на большие расстояния.
Решение ATEN
Зал Совета

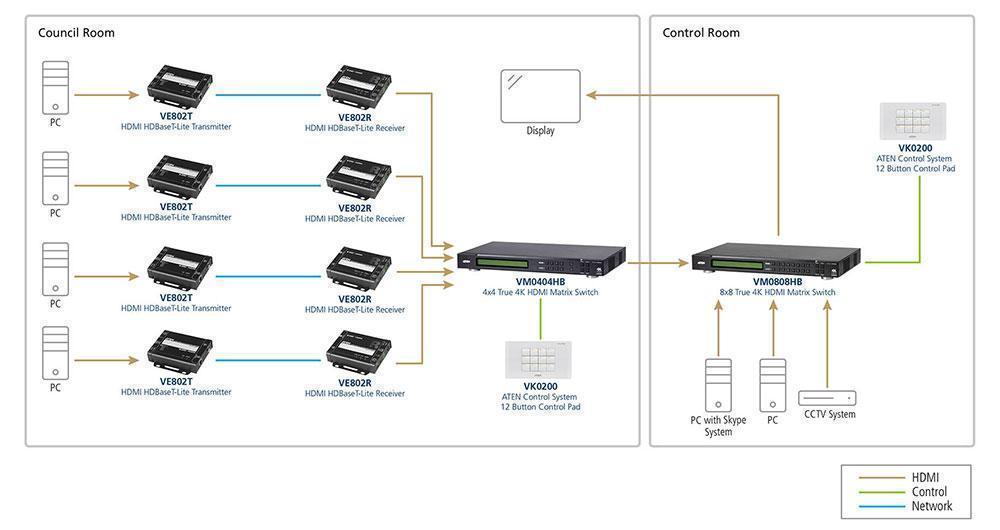

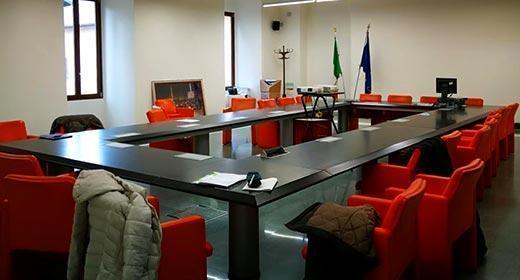

Первое решение находится в Зале Совета, расположенном в центральном здании университета. Требовалась система управления, которая могла бы обрабатывать видеоисточники и мониторы с разрешением до 4K. Источники включали настольный ПК 4K, источник VGA, источник видео CCTV и внешний источник видео, который можно использовать для таких приложений, как Skype. Эти видеосигналы необходимо контролировать из отдельного технического помещения. В этой комнате для контроллеров требуется возможность добавления других источников видео, например DVD-плеера, системы видеонаблюдения с локальным управлением и т. Д. Все это оборудование управляется матричным переключателем ATEN.
Конференц-зал

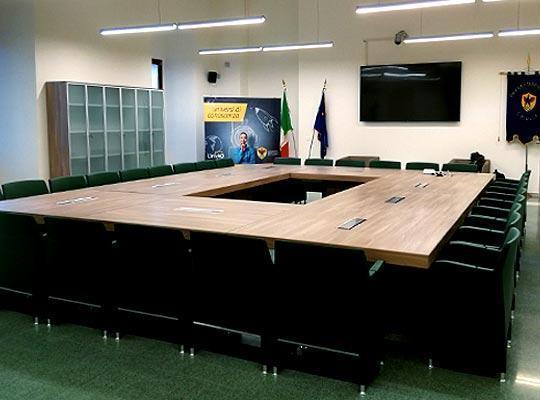

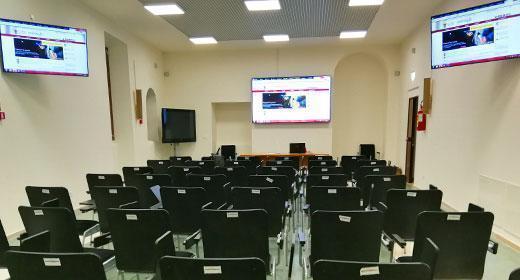

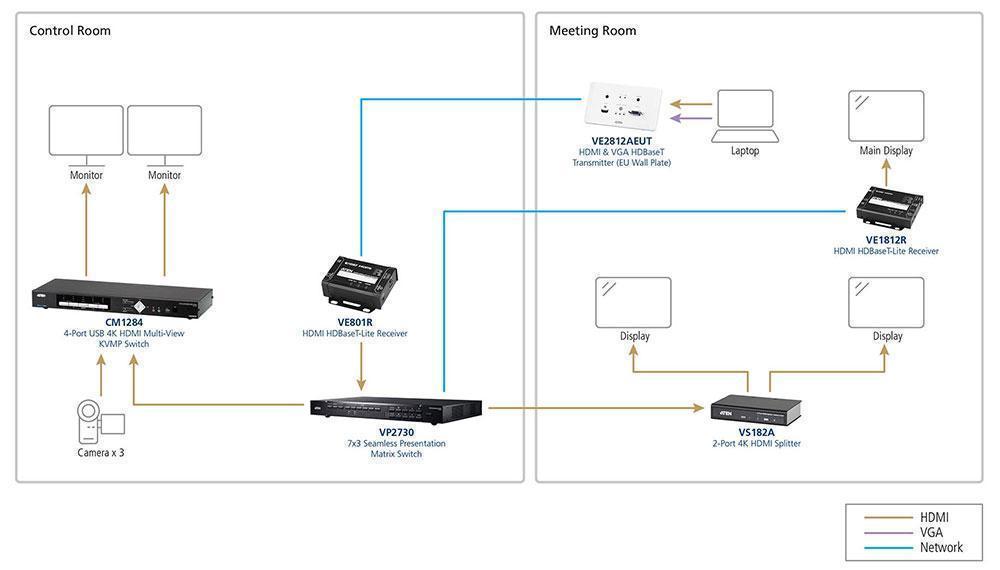

Второе решение - это конференц-зал, где все управление должно быть централизовано как за презентационным столом, так и за техническим помещением. Для удобства использования систему необходимо активировать с помощью одной кнопки-переключателя. В презентационной таблице требуются входные параметры источников HDMI и VGA, которые могут автоматически обнаруживать подключенные ноутбуки. Большой экран - центральный элемент комнаты. Весь контент, отображаемый на этом экране, также будет виден на двух меньших экранах в комнате. Настройки видео будут обрабатываться из диспетчерской, где оператор работает с двумя мониторами.
Аудитория

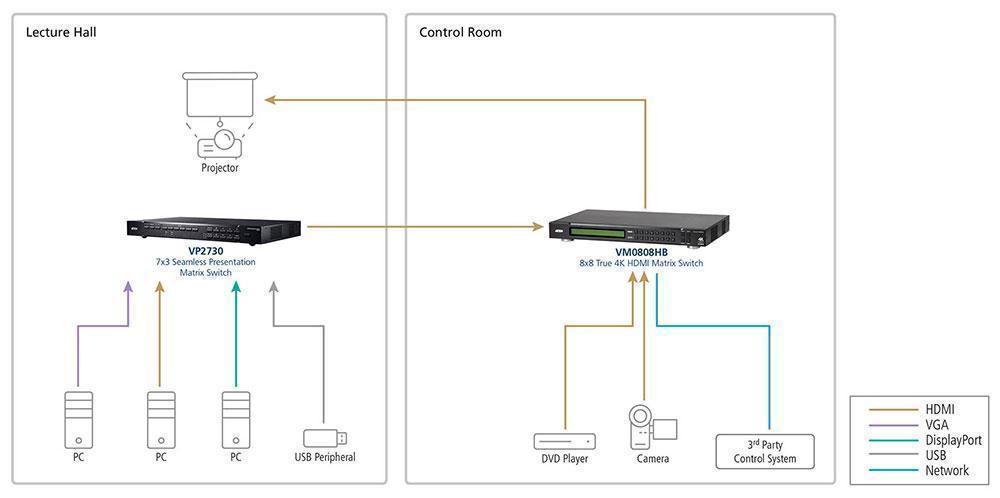

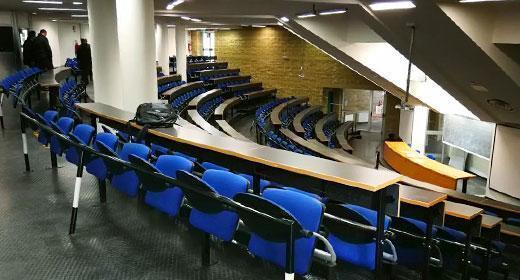

Третье решение было в аудитории инженерного факультета. Учитывая большие размеры зала, особое внимание было уделено звуковой системе за счет реализации длинных линий массива. Несколько компьютеров с разъемами HDMI и VGA располагались в передней части стола, и для управления сигналами требовался переключатель презентаций, а также поддержка подключений USB и Ethernet. В техническом помещении требовался матричный переключатель для выбора среди источников AV со стола, DVD, телекамер в зале или других сигналов из здания.
Преимущества решения
- Совместимость нескольких устройств
Запатентованная технология EDID Expert ™ обеспечивает плавное и высококачественное воспроизведение видео на разных экранах, что обеспечивает широкую поддержку дисплеев и источников от различных производителей.
- Оптимизация юзабилити
Настраиваемые и удобные элементы управления предоставляют пользователям простые интерфейсы для удобной работы во время лекций.
- Расширение на большие расстояния через HDBaseT ™
Использует технологию HDBaseT ™ для передачи AV-сигналов на большие расстояния до 100 м через кабели Cat 5e / 6A.
Используемые в решении продукты ATEN:
